Podpory obliczeniowe prętów do kontroli ugięcia

Jak zdefiniować pręt jako wspornik, a nie jako podparty na obu końcach pręt, aby przeprowadzić obliczenia użytkowalności lub ugięcia?


Odpowiedź:

W przypadku korzystania z rozszerzeń do kontroli stanu granicznego użytkowalności wszystkie pręty są domyślnie uznawane za podparte w węzłach końcowych. Jeżeli pręt jest zamiast tego wspornikiem lub zawiera podporę wewnętrzną dla kombinacji pręta wspornikowego i podpartego na obu końcach, w szczegółach pręta należy zdefiniować nową podporę obliczeniową.

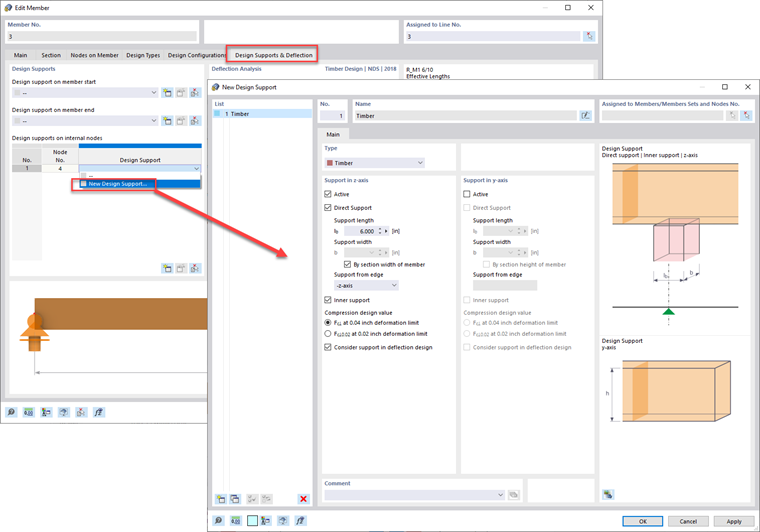

Opcja Podpora obliczeniowa znajduje się w oknie dialogowym Pręt w zakładce Podpory obliczeniowe i ugięcia. Podpory można dodawać do węzłów wykrytych na długości pręta, takich jak początek pręta, koniec pręta lub węzły wewnętrzne.

W oknie dialogowym Nowa podpora obliczeniowa można wybrać z rozwijanej listy typ podpory: ogólną, betonową lub drewnianą. W sekcji „Ogólne” znajdują się wskazówki dotyczące typu pręta ugięcia oraz wyboru granicznego stopnia ugięcia, który należy uwzględnić w konfiguracjach stanu granicznego użytkowalności, czy pręt wspornikowy (np. L/180) czy podparty na obu końcach (np. L/360). Alternatywne typy „beton” i „drewno” również mają wpływ na obliczanie ugięć, ale zawierają dodatkowe opcje obliczania wytrzymałości, takie jak modyfikacja momentów i sił wewnętrznych w przypadku obliczeń betonu oraz naprężenia prostopadłego do włókien w przypadku obliczeń drewna.

Więcej szczegółowych informacji na temat tego nowego ustawienia w programie RFEM 6, w tym "drewnianej" podpory obliczeniowej, można znaleźć w webinarium wymienionym poniżej w sekcji Linki o godzinie 51:05.
