Stab-Bemessungslager für Durchbiegungsnachweise
Wie definiere ich einen Stab als Kragträger und nicht als beidseitig gelagert für Gebrauchstauglichkeits- bzw. Durchbiegungsnachweise?
Antwort
Alle Stäbe mit den Bemessungs-Add-Ons für Gebrauchstauglichkeitsnachweise gelten standardmäßig als an den Endknoten gelagert. Ist der Stab stattdessen Kragarm oder beinhaltet eine Lagerung in Kombination mit Kragarm und beidseitig gelagertem Stab, so sollte unter den Stabdetails ein neues Auflager definiert werden.

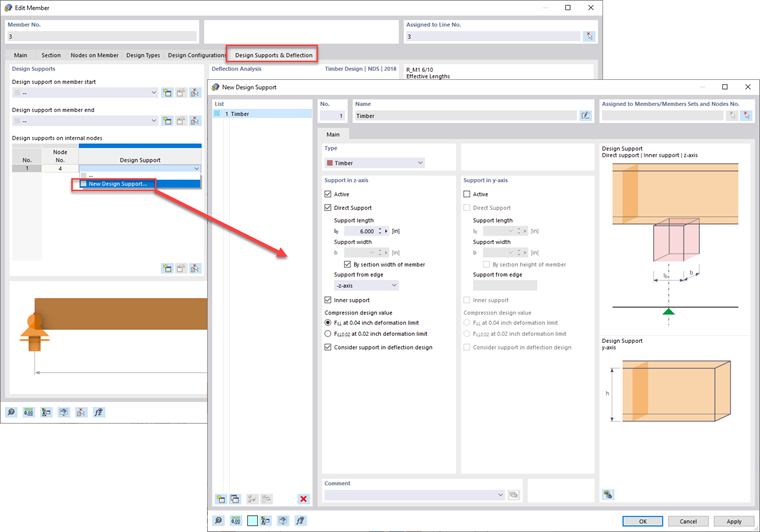

Die Auflagermöglichkeit zur Bemessung befindet sich im Stabdialog unter dem Register Auflager & Durchbiegung. Entlang der Stablänge erkannte Knoten wie Stabanfang, Stabende oder Innenknoten können mit Lagern versehen werden.
Im Dialog Neues Bemessungslager kann der Lagertyp aus der Dropdownliste einschließlich Allgemein, Beton oder Holz festgelegt werden. Das "Allgemeine" gibt dem Programm Anhaltspunkte darüber, welcher Durchbiegungsstabtyp und welcher Grenzdurchbiegungsgrad zu Bezug aus der Gebrauchstauglichkeitskonfiguration Kragarm (z. B. L/180) oder an beiden Enden gestützt (z. B. L/360) referenziert werden sollen. Die alternativen Typen "Beton" und "Holz" beeinflussen den Durchbiegungsnachweis ebenfalls, beinhalten jedoch zusätzliche Möglichkeiten des Festigkeitsnachweises, wie z. B. eine Momenten- und Querschnittgrößenmodifikation für die Betonbemessung und ein Spannungsnachweis für die Holzfaser.
Weitere detaillierte Informationen zu dieser neuen Einstellung in RFEM 6 inklusive eines Nachweislagers vom Typ "Holz" finden Sie in dem zum Zeitpunkt 51:05 unter den Links aufgeführten Webinar.
Schlüsselwörter
Antwort
Alle Stäbe mit den Bemessungs-Add-Ons für Gebrauchstauglichkeitsnachweise gelten standardmäßig als an den Endknoten gelagert. Ist der Stab stattdessen Kragarm oder beinhaltet eine Lagerung in Kombination mit Kragarm und beidseitig gelagertem Stab, so sollte unter den Stabdetails ein neues Auflager definiert werden.
Die Auflagermöglichkeit zur Bemessung befindet sich im Stabdialog unter dem Register Auflager & Durchbiegung. Entlang der Stablänge erkannte Knoten wie Stabanfang, Stabende oder Innenknoten können mit Lagern versehen werden.
Im Dialog Neues Bemessungslager kann der Lagertyp aus der Dropdownliste einschließlich Allgemein, Beton oder Holz festgelegt werden. Das "Allgemeine" gibt dem Programm Anhaltspunkte darüber, welcher Durchbiegungsstabtyp und welcher Grenzdurchbiegungsgrad zu Bezug aus der Gebrauchstauglichkeitskonfiguration Kragarm (z. B. L/180) oder an beiden Enden gestützt (z. B. L/360) referenziert werden sollen. Die alternativen Typen "Beton" und "Holz" beeinflussen den Durchbiegungsnachweis ebenfalls, beinhalten jedoch zusätzliche Möglichkeiten des Festigkeitsnachweises, wie z. B. eine Momenten- und Querschnittgrößenmodifikation für die Betonbemessung und ein Spannungsnachweis für die Holzfaser.
Weitere detaillierte Informationen zu dieser neuen Einstellung in RFEM 6 inklusive eines Nachweislagers vom Typ "Holz" finden Sie in dem zum Zeitpunkt 51:05 unter den Links aufgeführten Webinar.
Durchbiegung Gebrauchstauglichkeit Planungsunterstützung Kragträger Einfach unterstützt
