Come posso definire un'asta come uno sbalzo e non come supportata ad entrambe le estremità per la verifica della funzionalità o della flessione?

Risposta

Tutte le aste quando si utilizzano gli add-on di progetto per i controlli di esercizio sono considerate supportate nei nodi finali per impostazione predefinita. Se l'asta è invece uno sbalzo o include un vincolo interno per una combinazione di uno sbalzo e di un tipo di asta vincolata ad entrambe le estremità, un nuovo vincolo esterno di progetto deve essere definito nei dettagli dell'asta.

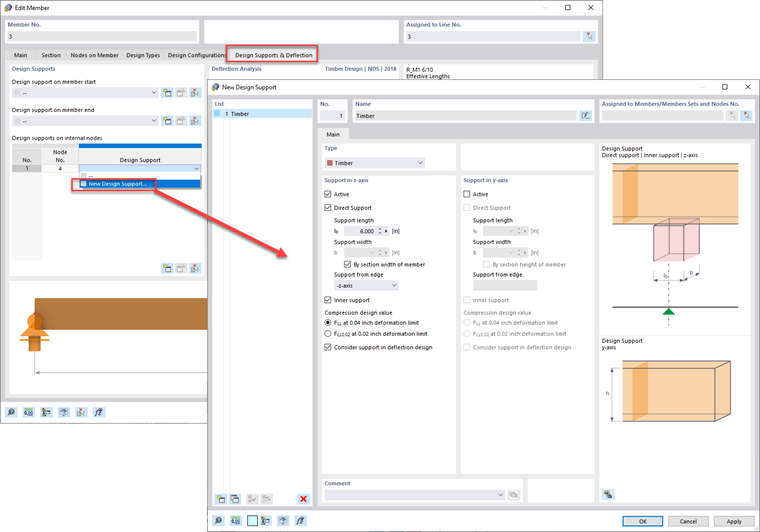

L'opzione Vincolo esterno di progetto si trova nella finestra di dialogo dell'asta nella scheda Vincoli esterni di progetto e inflessione. I vincoli esterni possono essere aggiunti a qualsiasi nodo rilevato lungo la lunghezza dell'asta come l'inizio dell'asta, la fine dell'asta o i nodi interni.

Nella finestra di dialogo Nuovo vincolo esterno di progetto, è possibile impostare il tipo di vincolo esterno dal menu a discesa incluso generale, calcestruzzo o legno. Il "generale" fornirà al programma una guida sul tipo di asta di inflessione e quale rapporto di inflessione limite a cui fare riferimento dalle configurazioni di esercizio se a sbalzo (ad esempio, L/180) o in appoggio su entrambe le estremità (ad esempio, L/360). Anche i tipi alternativi "calcestruzzo" e "legno" influenzeranno la verifica a inflessione, ma hanno opzioni di verifica della resistenza aggiuntive incorporate come la modifica del momento e della forza interna di taglio per la verifica del calcestruzzo e una verifica della tensione perpendicolare alla fibratura per la verifica del legno.

Per ulteriori informazioni dettagliate su questa nuova impostazione in RFEM 6, incluso un supporto alla progettazione di tipo "legno", fare riferimento al webinar elencato di seguito nella sezione Collegamenti alle ore 51:05.

Parole chiave

Inflessione e vincoli esterni di progetto Stato limite di esercizio Supporto alla progettazione Sbalzo Semplicemente supportato
