FAQ 005279 | Несмотря на то, что все конструкции стержня были соблюдены, я получаю сообщение «Не покрыто ...

Пояснительное видео FAQ

01

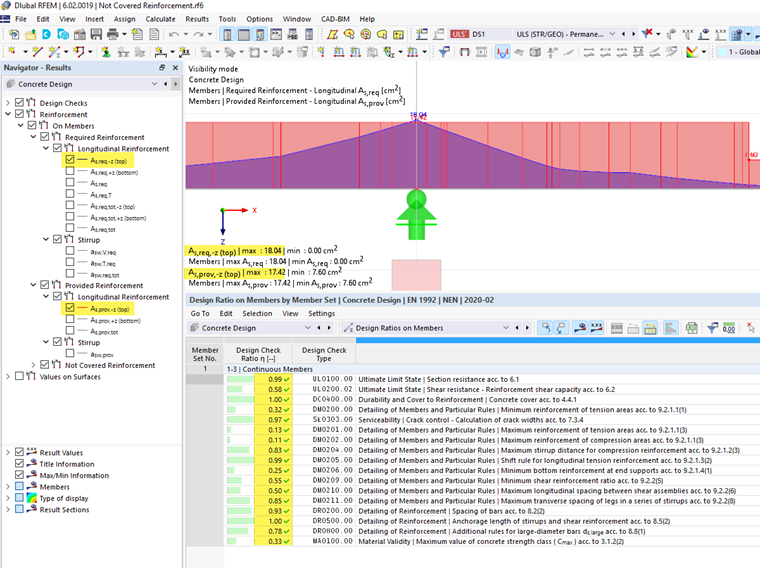

Ход ' необходимого армирования ' и ' существующего армирования '

02

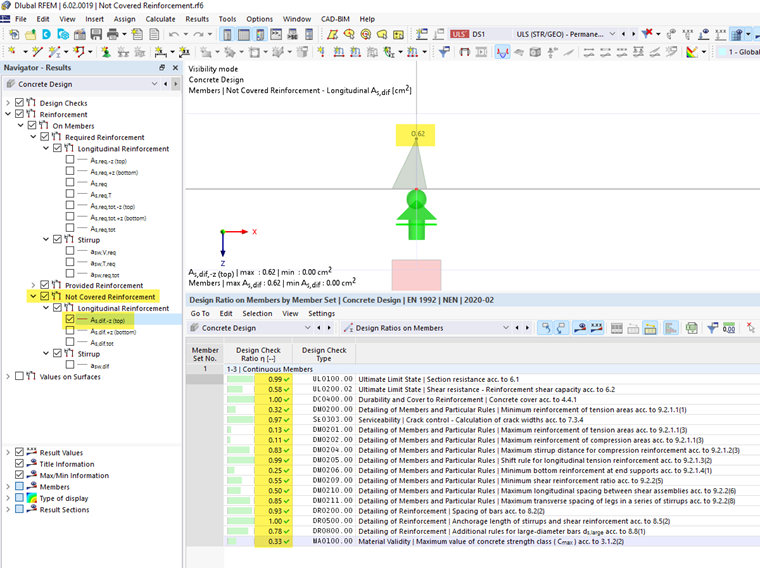

Ход ' непокрытой арматуры '

03
Распределение напряжений по сечению при растяжении арматуры

Назад к FAQ

Эта статья была переведена Google Translator

Посмотреть исходный текст

1. июля 2022

005279

Paul Kieloch

Дополнительные модули

RFEM 6

RSTAB 9

Аддон Concrete Design для RFEM 6

Аддон Расчёт железобетонных конструкций для RSTAB 9

Железобетонные конструкции

Расчет по методу конечных элементов

Еврокод 2

ACI 318

CSA A23.3

Несмотря на то, что все расчеты стержня выполнены, я получаю «Непокрытое армирование». Как это возможно?

Ответ

Можно прийти к выводу, что все расчеты для конкретного стержня или набора стержней были соблюдены, но 'непокрытое армирование' по-прежнему выводится. См. Также рисунки 01 и 02.

Причина этого в том, что курс 'существующей арматуры' для верхнего и нижнего слоев формируется из расположения арматурных стержней в поперечном сечении.

Арматурные стержни над центром тяжести назначаются ' верхнему слою ', а арматурные стержни ниже центра тяжести назначаются ' нижнему слою '. Это означает, что ход 'существующей арматуры' не учитывает фактический ход нулевой линии в поперечном сечении и проверяет, какой стержень арматуры фактически находится в зоне растяжения.

Однако в случае проверок проверяется фактический ход нулевой линии в сечении. Это означает, что арматурные стержни, которые были геометрически присвоены 'нижней арматуре' (ход существующей арматуры), могут быть математически присвоены растянутой арматуре. Это можно увидеть на рисунке 03. Арматурные стержни, отмеченные красным, были геометрически присвоены нижней арматуре. Однако из распределения напряжений в поперечном сечении видно, что они также находятся под растяжением и соответственно используются в расчетах. Для расчета применяются все стержни (красная и зеленая маркировка на рисунке 03). Таким образом, на данный момент все расчеты выполнены, хотя ход 'непокрытой арматуры' говорит об обратном.
