Nepokrytá výztuž na prutech | Posouzení železobetonových konstrukcí v programech RFEM 6 a RSTAB 9

Zpět na FAQ

FAQ 005279 | Ačkoli byla u prutu splněna všechna posouzení, zobrazí se mi "Nepokrytá výztu...

Názorné FAQ video

01

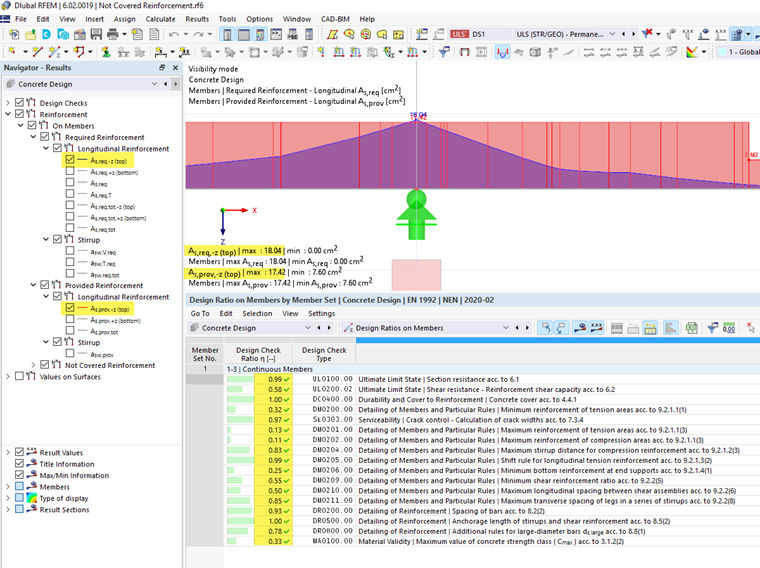

Průběh 'nutné výztuže' a 'navržené výztuže '

02

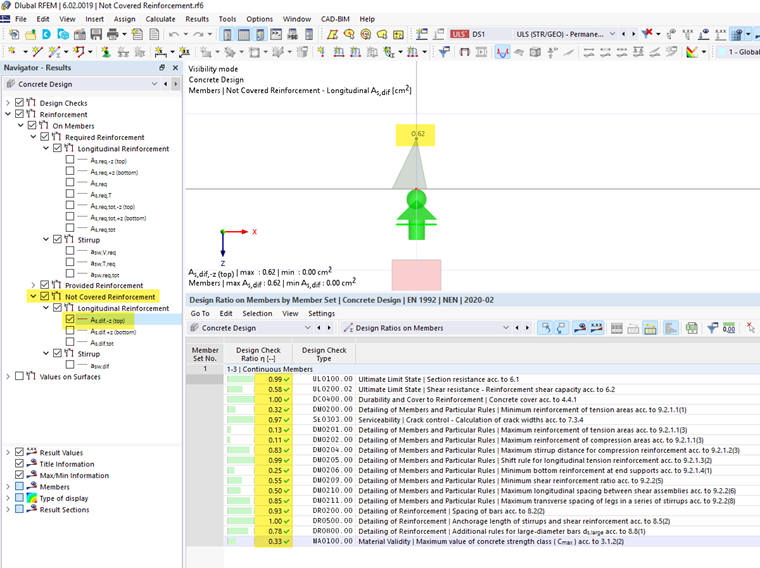

Průběh 'nepokryté výztuže'

03

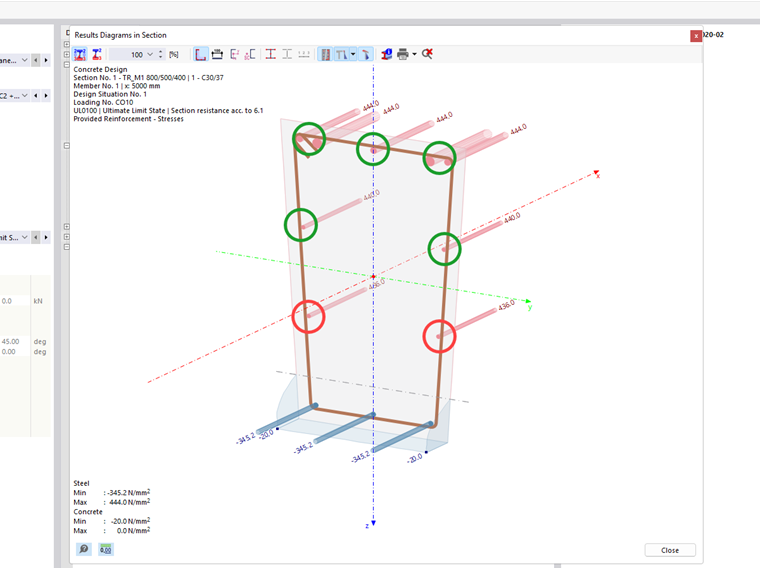

Průběh napětí v průřezu s výztužnými pruty v tahu

Zpět na FAQ

1. července 2022

005279

Posouzení železobetonových konstrukcí pro RFEM 6

Posouzení železobetonových konstrukcí pro RSTAB 9

Železobetonové konstrukce

Metoda konečných prvků

Eurokód 2

ACI 318

CSA A23.3

Ačkoli byla u prutu splněna všechna posouzení, zobrazí se mi "Nepokrytá výztuž". Jak je to možné?

Odpověď

K tomu, že všechna posouzení pro určitý prut nebo sadu prutů byla splněna, ale stále se zobrazuje 'Nepokrytá výztuž', může dojít. Viz také obrázky 1 a 2.

Důvodem je, že průběh 'navržené výztuže' nahoře a dole je generován z uspořádání výztužných prutů v průřezu.

Výztužné pruty nad těžištěm jsou přiřazeny k 'horní vrstvě' a výztužné pruty pod těžištěm jsou přiřazeny k 'dolní vrstvě'. To znamená, že průběh 'navržené výztuže' nezohledňuje skutečný průběh nulové linie v průřezu a nekontroluje, který výztužný prut se skutečně nachází v tahové oblasti.

Při posouzeních se ovšem skutečný průběh nulové linie v průřezu kontroluje. To znamená, že výztužné pruty, které jsou geometricky přiřazeny k 'dolní výztuži' (průběhu navržené výztuže), mohou být výpočetně přiřazeny k tahové výztuži. To je vidět na obrázku 3. Červeně vyznačené výztužné pruty jsou geometricky přiřazeny dolní výztuži. Z průběhu napětí v průřezu je ovšem vidět, že i tyto jsou namáhány tahem a při posouzení se také tak zohledňují. Pro posouzení se tedy použijí všechny pruty (označené červeně a zeleně na obrázku 3). Proto jsou nyní všechna posouzení splněna, i když průběh 'Nepokryté výztuže' naznačuje opak.

Klíčová slova

Nepokrytá výztuž Posudek Dodrženo Splněno Přídavná výztuž Přidaná výztuž Výztužné pruty Železo
