尽管已经满足了杆件的所有设计要求,但我得到了“未覆盖的配筋”。 这怎么可能?

回答

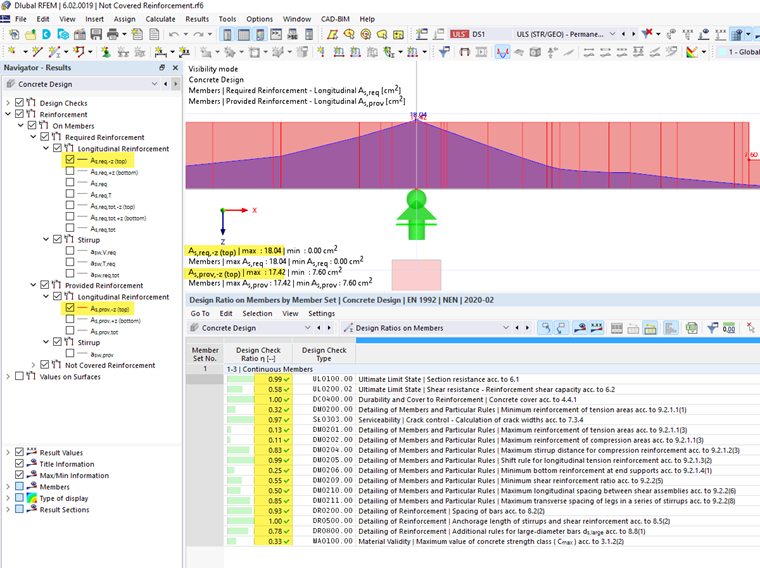

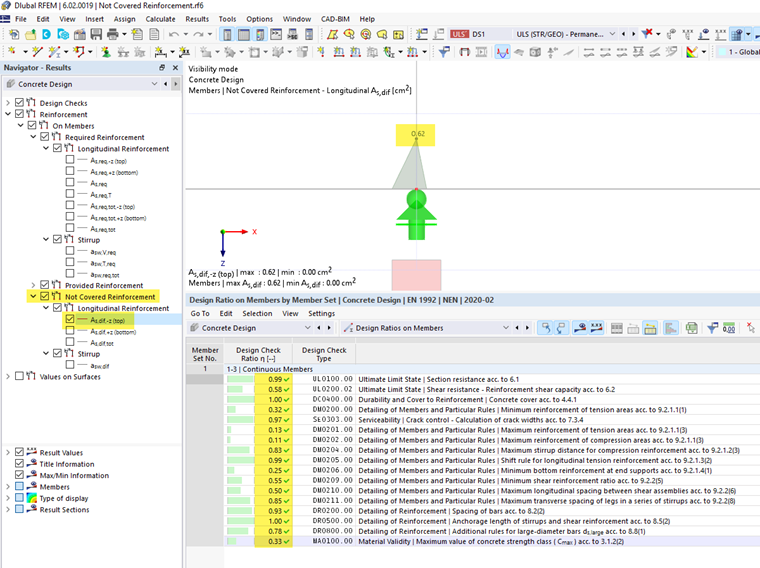

可能得出的结论是已满足对特定杆件或杆件集的所有设计要求,但仍输出'未覆盖的配筋'。 见图 01 和 02。

其原因在于,'现有钢筋'的上部和下部楼层是由钢筋在截面内的布置产生的。

重心以上的钢筋分配给'上层',重心以下的钢筋分配给'下部层'。 这意味着'现有钢筋'的走向不会考虑截面内零线的实际走向,而是检查哪根钢筋实际位于受拉区。

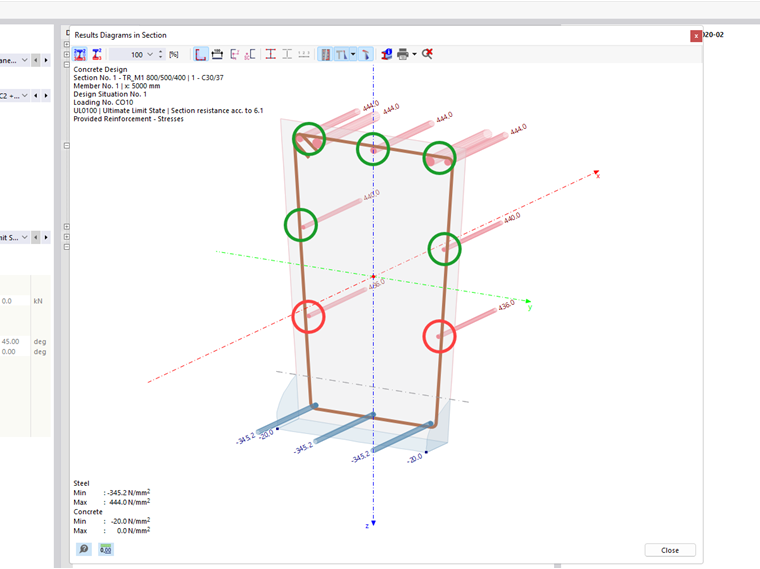

在进行验算时,会检查截面内零线的实际走向。 这意味着在几何上分配给'下部钢筋'的钢筋(现有钢筋的方向)可以在数学上分配给受拉钢筋。 如图 03 所示。 红色标记的钢筋在几何上分配给下部钢筋。 但是从截面内的应力分布可以看出,它们也处于受拉状态,因此可以在设计中使用。 本示例中的所有杆件(图 03 中的红色和绿色标记)都将被应用。 因此,尽管'裸露的配筋'的进程另有说明,但此时验算满足要求。
