Mimo że wszystkie obliczenia dla pręta zostały spełnione, otrzymuję "Zbrojenie nieodkryte". Jak to możliwe?

Odpowiedź

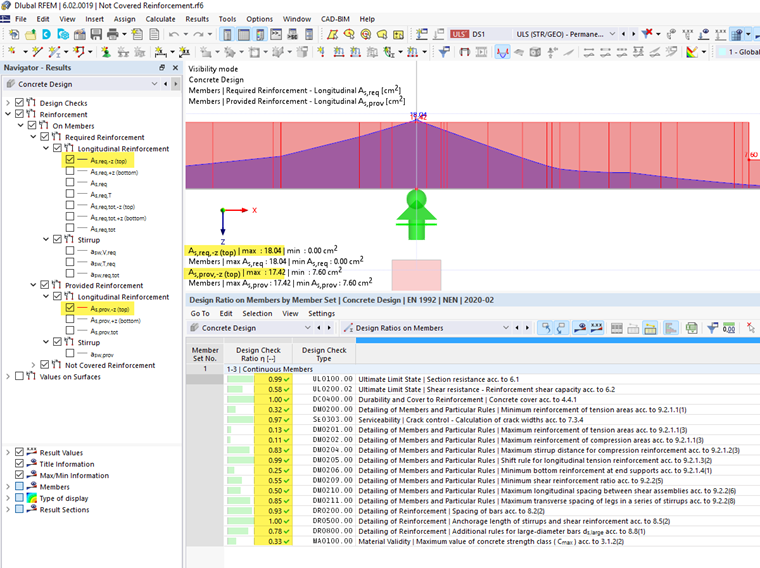

Może dojść do wniosku, że wszystkie obliczenia dla danego pręta lub zbioru prętów zostały spełnione, ale nadal generowane jest 'zbrojenie nieodkryte'. Zobacz także rysunki 01 i 02.

Powodem tego jest generowanie przebiegu 'istniejącego zbrojenia' dla warstwy górnej i dolnej na podstawie rozmieszczenia prętów zbrojeniowych w przekroju.

Pręty zbrojeniowe powyżej środka ciężkości są przypisane do 'warstwy górnej', a pręty zbrojeniowe poniżej środka ciężkości są przypisane do warstwy ' dolnej '. Oznacza to, że przebieg 'istniejącego zbrojenia' nie uwzględnia rzeczywistego przebiegu linii zerowej w przekroju i sprawdza, który pręt faktycznie znajduje się w strefie rozciąganej.

W przypadku kontroli sprawdzany jest jednak rzeczywisty przebieg linii zerowej w przekroju. Oznacza to, że pręty zbrojeniowe przypisane geometrycznie do 'zbrojenia dolnego' (przebieg istniejącego zbrojenia) można przypisać matematycznie do zbrojenia rozciąganego. Można to zobaczyć na rysunku 03. Zaznaczone na czerwono pręty zbrojeniowe zostały przypisane geometrycznie do zbrojenia dolnego. Z rozkładu naprężeń w przekroju widać jednak, że również one podlegają rozciąganiu i są odpowiednio wykorzystywane do obliczeń. Do obliczeń wykorzystywane są wszystkie pręty (czerwone i zielone oznaczenia na rysunku 03). W związku z tym wszystkie obliczenia są w tym momencie spełnione, chociaż przebieg 'nieodkrytego zbrojenia' sugeruje, że jest inaczej.

Słowa kluczowe

Niezapewnione zbrojenie Warunek projektowy Szanowany Wystarczające Zbrojenie dodatkowe Dodatkowe pręty zbrojeniowe Żelazo
