Эффект от настройки точности
Ответ

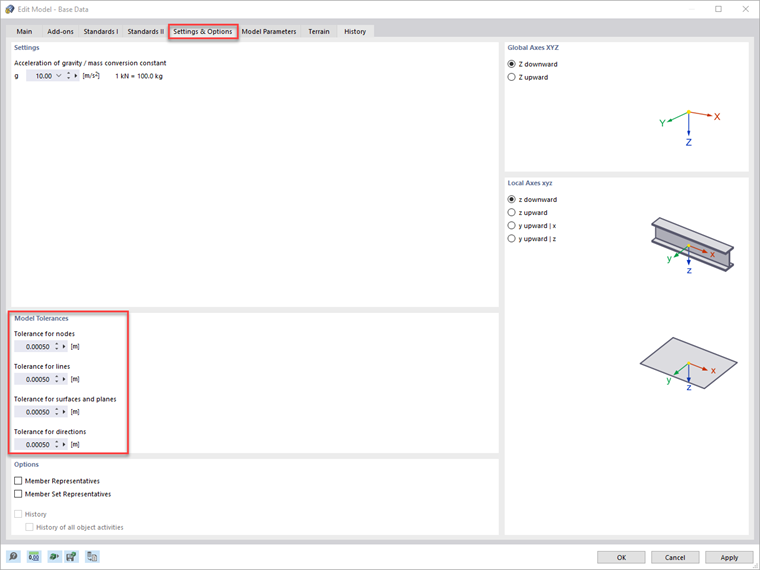

Чтобы избежать несоответствий в модели, вызванных импортом данных из программ САПР или моделированием, RFEM 6 предоставляет возможность определять допуски модели для узлов, линий, поверхностей и направлений во входных данных. Таким образом, вы можете указать, с каким допуском узлы, линии, поверхности и расстояния будут считаться идентичными и объединяться вместе.
Эти допуски модели учитываются в программе, с одной стороны, когда отдельные параметры модели изменяются с помощью функции «Переместить/Копировать», а с другой стороны, когда используется функция «Перетащить и отпустить». Однако, если положение параметров модели определяется с помощью таблицы, указанные допуски могут быть по желанию не достигнуты. (Примечание: В видео допуск модели был установлен немного грубее, чтобы эффект от этой настройки стал очевиден. Обычно в программе задается допуск модели 0,0005 м.)
В RFEM 5 такие несоответствия в модели могут быть автоматически устранены с помощью функции «Восстановить модель».
