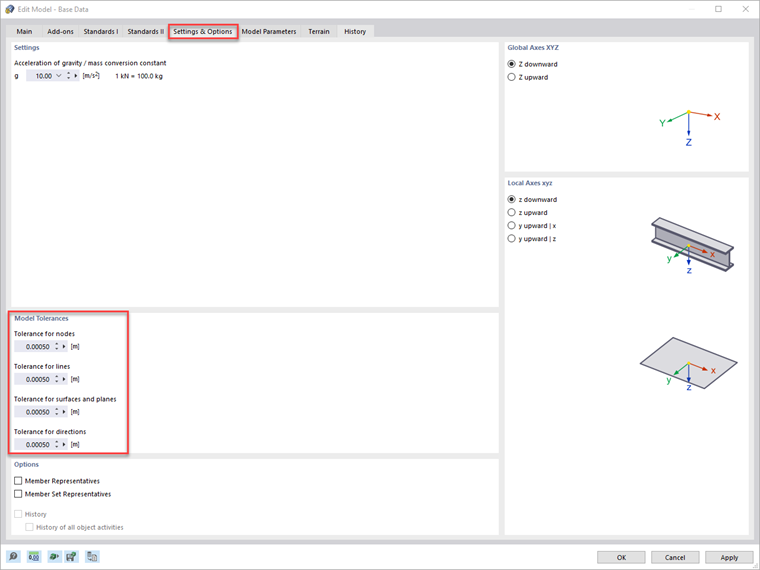

为了避免由于从 CAD 程序导入数据或建模而导致模型中的不一致，RFEM 6 提供了在输入数据中定义节点、线、面和方向的模型公差的选项。 这样，您可以指定从哪个公差开始将节点、线、面和距离视为相同并组合在一起。
常见问题和解答 (FAQ)
一方面，在使用“移动/复制”功能修改模型参数时，另一方面在使用“拖放”功能时，程序会考虑这些模型公差。 但是，如果模型参数的位置是通过表格定义的，则可以任意降低给出的公差。 (注： 在视频中，模型公差被设置得稍稍粗一些，以便于该设置的影响变得清晰。 通常，程序预设的模型公差为 0.0005 m。）
在 RFEM 5 中，使用“重新生成模型”功能可以自动消除模型中的这种不一致。
