Skutki ustawienia dokładności

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

1. listopada 2022

005322

Oprogramowanie do analizy statyczno-wytrzymałościowej

Jaki wpływ na model ma ustawienie dokładności?

Odpowiedź

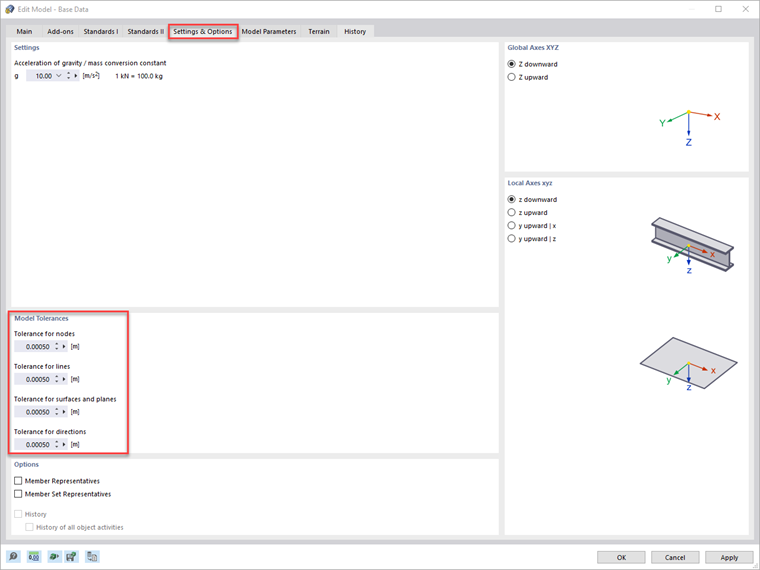

Aby uniknąć niespójności modelu spowodowanych importem danych z programów CAD lub modelowaniem, w programie RFEM 6 można zdefiniować tolerancje modelu dla węzłów, linii, powierzchni i kierunków w danych wejściowych. W ten sposób można określić, od której tolerancji węzły, linie, powierzchnie i odległości mają być uważane za identyczne i połączone ze sobą.

Skutki ustawienia dokładności

Te tolerancje modelu są uwzględniane w programie z jednej strony podczas modyfikacji poszczególnych parametrów modelu za pomocą funkcji "Przesuń/Kopiuj", az drugiej strony podczas korzystania z funkcji "Przeciągnij i upuść". Jeśli jednak położenie parametrów modelu zostanie zdefiniowane za pomocą tabeli, określone tolerancje mogą zostać dowolnie przekroczone. (Uwaga: W filmie tolerancja modelu została ustawiona nieco grubiej, dzięki czemu efekty tego ustawienia są wyraźniejsze. Zazwyczaj tolerancja modelu wynosi 0,0005 m).

W programie RFEM 5 takie niespójności w modelu można było automatycznie wyeliminować za pomocą funkcji "Regeneruj model".

Słowa kluczowe

Dokładność Tolerancje modelu
