Effetti dell'impostazione della precisione

Quali effetti ha l'impostazione di precisione sul modello?


Risposta:

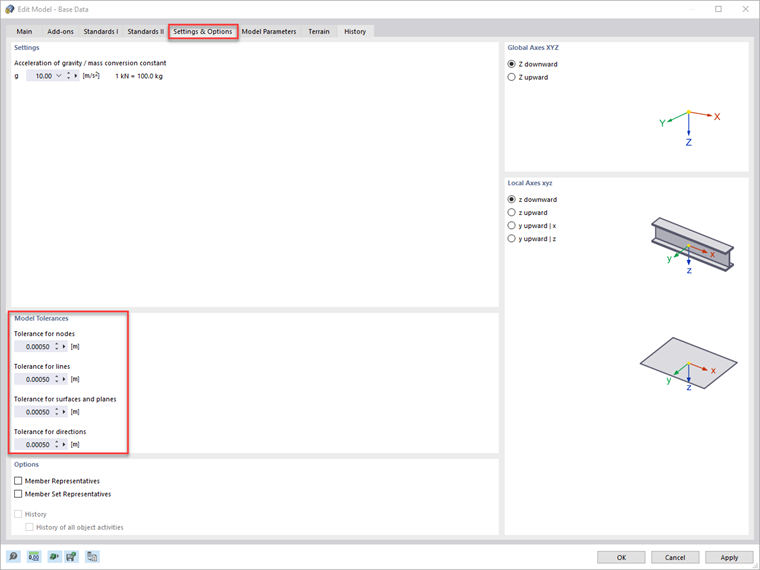

Al fine di evitare incoerenze in un modello causate dall'importazione di dati da programmi CAD o dalla modellazione, RFEM 6 offre la possibilità di definire le tolleranze del modello per nodi, linee, superfici e direzioni nei dati di input. In questo modo, è possibile specificare a partire da quale tolleranza sono i nodi, le linee, le superfici e le distanze da considerare identiche e combinate tra loro.

Queste tolleranze del modello sono prese in considerazione nel programma, da un lato, quando i singoli parametri del modello vengono modificati utilizzando la funzione "Sposta/Copia" e, dall'altro, quando viene utilizzata la funzione "Drag & Drop". Tuttavia, se la posizione dei parametri del modello è definita utilizzando la tabella, le tolleranze specificate possono essere inferiori a piacimento. (Nota: Nel video, la tolleranza del modello è stata impostata un po' più grossolana in modo che gli effetti di questa impostazione diventino chiari. Di solito, il programma preimposta una tolleranza del modello di 0,0005 m.)

In RFEM 5, tali incoerenze nel modello potevano essere eliminate automaticamente utilizzando la funzione "Rigenera modello".
