Линейные шарниры на нескольких поверхностях
Как эффективно определить линейные шарниры на нескольких поверхностях?
Ответ

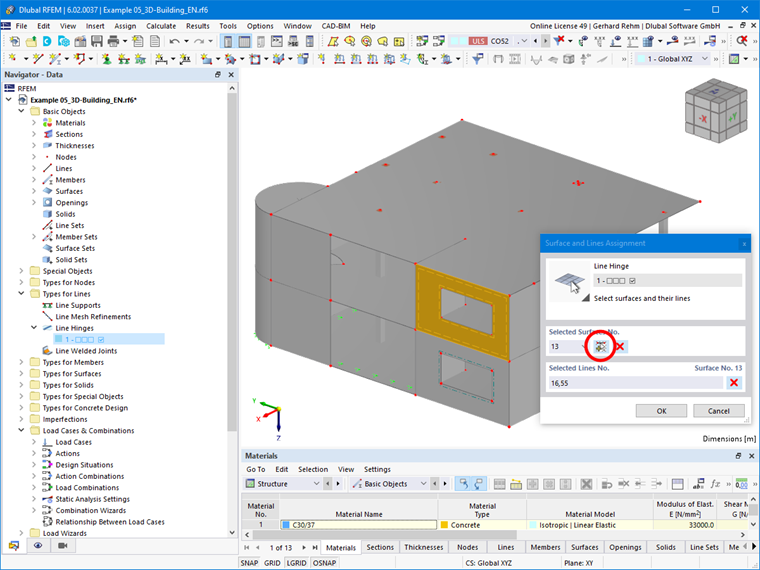

Если линейные шарниры должны быть определены одновременно на нескольких граничных линиях поверхностей, рекомендуется следующая процедура:
- Создайте новый линейный шарнир в навигаторе данных в разделе ' Типы линий ' или в меню ' Вставить → Типы линий → Петли линий → Диалог '
- Определите степени свободы по желанию
- Используйте ' функцию выбора ', чтобы выбрать нужную область, а затем нужные линии.
- Не подтверждайте функцию с помощью ' OK ', а выберите другие поверхности и линии со знаком ' + '
- Подтвердите функцию с помощью 'OK' только после того, как все петли линий будут назначены
Ключевые слова
Ответ
Если линейные шарниры должны быть определены одновременно на нескольких граничных линиях поверхностей, рекомендуется следующая процедура:
- Создайте новый линейный шарнир в навигаторе данных в разделе ' Типы линий ' или в меню ' Вставить → Типы линий → Петли линий → Диалог '
- Определите степени свободы по желанию
- Используйте ' функцию выбора ', чтобы выбрать нужную область, а затем нужные линии.
- Не подтверждайте функцию с помощью ' OK ', а выберите другие поверхности и линии со знаком ' + '
- Подтвердите функцию с помощью 'OK' только после того, как все петли линий будут назначены
