如果要同时在面的多条边界线上定义线铰,建议使用以下方法:
- 在数据导航器中的“线的属性”下创建一个新的线铰,或在菜单中选择“添加 → 线类型 → 线铰 → 对话框”。
- 在该面板中可以任意定义自由度。

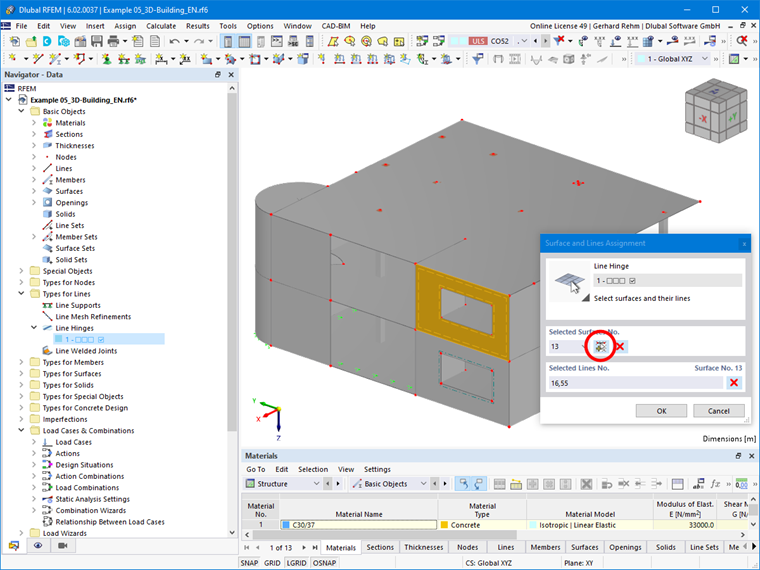

- 使用“挑选”功能可以选择所需的面,然后选择线。
- 不要点击“确定”来确认该功能,而是使用“+”号选择更多的面和线。
- 分配完所有线铰后,点击“确定”以确认该功能。
更新: 用户不需要点击'+'。 在选择了一个面和相应的线后,您可以选择下一个面和相应的线,依此类推。
如果要同时在面的多条边界线上定义线铰,建议使用以下方法:
更新: 用户不需要点击'+'。 在选择了一个面和相应的线后,您可以选择下一个面和相应的线,依此类推。
