Bisagras de línea en varias superficies
¿Cómo puedo definir de forma eficaz las bisagras de línea en varias superficies?
Respuesta
Si las bisagras de línea se van a definir en varias líneas de contorno de superficies al mismo tiempo, se recomienda el siguiente procedimiento:

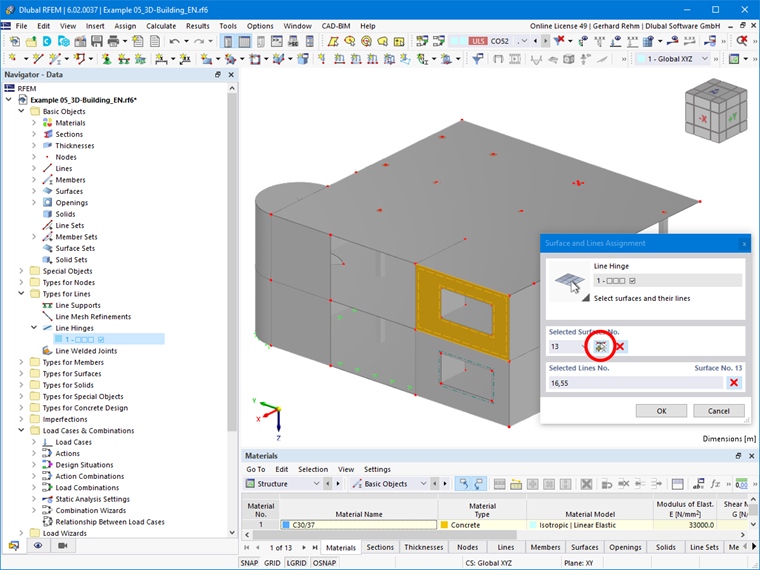

- Cree una nueva bisagra de línea en el Navegador de datos en ' Tipos para líneas ' o en el menú ' Insertar → Tipos para líneas → Bisagras de línea → Cuadro de diálogo '
- Defina los grados de libertad que desee
- Utilice la 'función de selección' para seleccionar el área deseada y luego las líneas deseadas
- No confirme la función con ' Aceptar ', pero seleccione más superficies y líneas con el signo ' + '
- Confirme la función con 'OK' solo después de que se hayan asignado todas las bisagras de línea
Palabras clave
Respuesta
Si las bisagras de línea se van a definir en varias líneas de contorno de superficies al mismo tiempo, se recomienda el siguiente procedimiento:
- Cree una nueva bisagra de línea en el Navegador de datos en ' Tipos para líneas ' o en el menú ' Insertar → Tipos para líneas → Bisagras de línea → Cuadro de diálogo '
- Defina los grados de libertad que desee
- Utilice la 'función de selección' para seleccionar el área deseada y luego las líneas deseadas
- No confirme la función con ' Aceptar ', pero seleccione más superficies y líneas con el signo ' + '
- Confirme la función con 'OK' solo después de que se hayan asignado todas las bisagras de línea
- Vistas 192x
