Ответ:
Элемент жёсткости можно смоделировать с помощью высвобождений линий следующим образом:
- Создайте линию с запланированными размерами балки.
- Откройте диалоговое окно «Изменить линию» и придайте линии стержень с сечением запланированного элемента жёсткости.
- Создайте Новый линейный шарнир в подпапке «Специальные объекты», щёлкнув по нему правой кнопкой мыши.

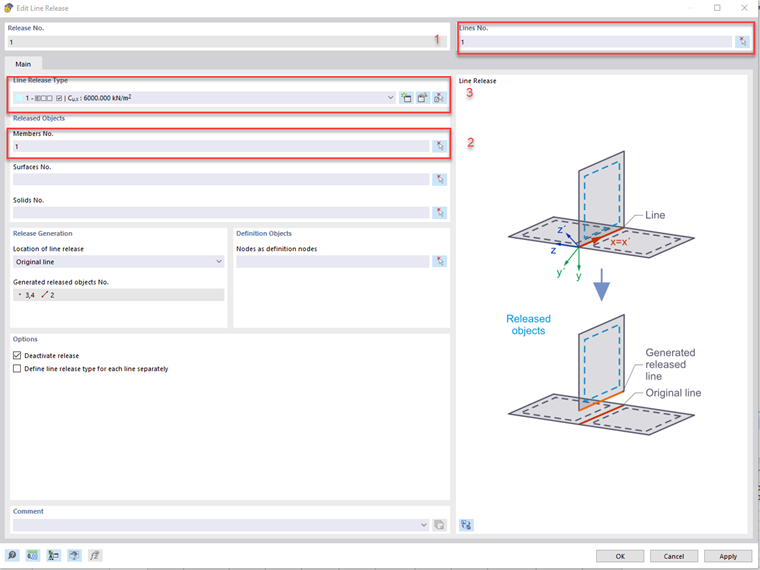

- Появится диалоговое окно, в котором можно выбрать ранее созданную линию, а затем созданный стержень (см. рисунок).
- Создайте новый Тип высвобождения линии и введите в диалоговом окне соответствующие условия опирания в соответствии с запланированными элементами жёсткости и крепёжными элементами.
- Выберите исходную линию и повторите шаги со 2 по 5, чтобы создать второе усиление (для несимметричных сечений соответствующее сечение должно быть расположено под углом 180°).
- Придайте сечение главной балки к исходной линии.
- Теперь можно придать балкам жёсткости соответствующий эксцентриситет.
Другой вариант применения элементов жёсткости описан в следующем FAQ:
FAQ 4741 Как можно дополнительно армировать смоделированную балку перекрытия?Еще одну статью на тему гибких деревянных соединений вы можете найти на нашем сайте:
KB 787 Учет упругого модуля скольжения в деревянных соединениях
