Часто задаваемые вопросы 005494 | Как смоделировать деревянную балку с усилением на обеих сторонах? (стык)

Вопрос:
Как смоделировать деревянную балку с усилением на обеих сторонах? (стык)

Ответ:
Усиление можно смоделировать с помощью высвобождений линий следующим образом:

  • Создать линию с запланированными размерами балки.
  • Откройте диалоговое окно «Изменить линию» и придайте линии стержень с сечением запланированной арматуры.
  • Создать '''новый высвобождение линии''' с помощью щелчка правой кнопкой мыши в подпапке «Специальные объекты».
  • В открывшемся диалоговом окне можно сначала выбрать ранее созданную линию, а затем созданный стержень (см. рисунок).
  • Создать новый '''тип высвобождения линии''' и ввести соответствующие условия опирания в диалоговом окне в соответствии с запланированной арматурой и крепежными элементами.

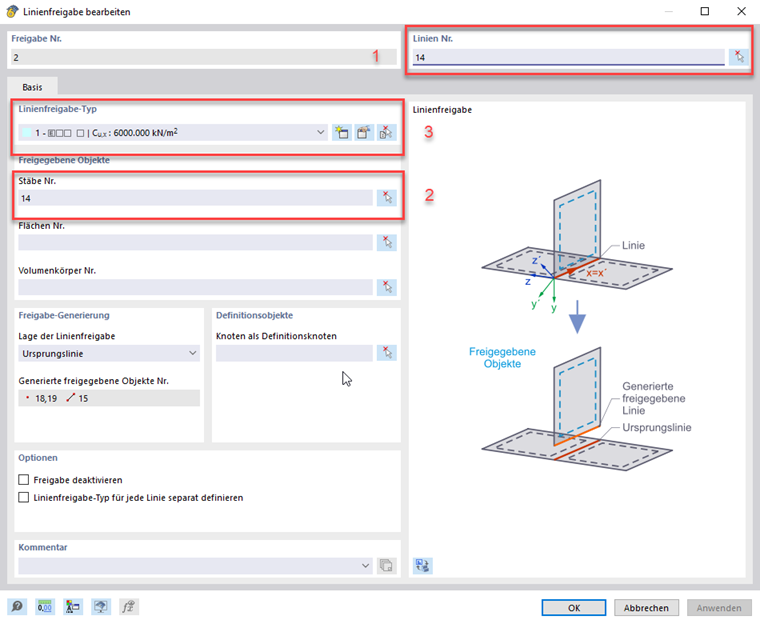

► изображение | Создать линейное высвобождение https://www.dlubal.com/en/img/050014

  • Выберите исходную линию и повторите шаги 2-5 для создания второго армирования (для несимметричных сечений соответствующее сечение должно быть расположено с углом 180°).
  • Придать сечение главной балки к исходной линии.
  • Теперь можно придать арматурным балкам соответствующий эксцентриситет.

Еще один вариант применения арматуры затем подробнее описывается в следующем FAQ:

На тему гибких деревянных соединений вы можете найти статью на нашем сайте:
