Odpowiedź:
Zbrojenia można modelować za pomocą zwolnień liniowych w następujący sposób:
- Utwórz linię o zaplanowanych wymiarach dźwigara.
- W tym celu należy otworzyć okno dialogowe 'Edytować linię' i przydzielić do linii pręt o przekroju planowanego zbrojenia.
- Utwórz nowe zwolnienie liniowe w podfolderze 'Obiekty specjalne', klikając je prawym przyciskiem myszy.

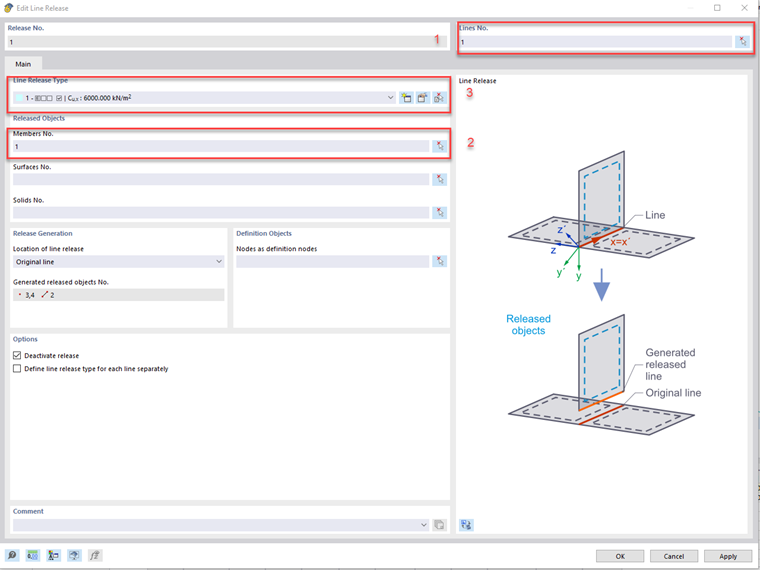

- W otwartym w ten sposób oknie dialogowym można najpierw wybrać utworzoną wcześniej linię, a następnie utworzony pręt (patrz ilustracja).
- Utwórz nowy typ zwolnienia liniowego i wprowadź odpowiednie warunki podparcia w oknie dialogowym zgodnie z planowanym zbrojeniem i łącznikami.
- Należy wybrać pierwotną linię i powtórzyć kroki 2-5, aby utworzyć drugie zbrojenie (w przypadku przekrojów niesymetrycznych odpowiedni przekrój powinien być ustawiony pod kątem 180°).
- Przypisz przekrój podciągu do oryginalnej linii.
- Do belek zbrojeniowych można teraz przypisać odpowiedni mimośród.
Kolejna możliwość zastosowania zbrojenia jest opisana w poniższym FAQ:
FAQ 4741 W jaki sposób można zastosować zbrojenie z mocą wsteczną w modelowanej belce?Na naszej stronie internetowej można znaleźć artykuł na temat elastycznych połączeń drewnianych:
KB 787 Uwzględnienie sprężystego modułu poślizgu połączenia drewnianego
