Risposta:
Le armature possono essere modellate utilizzando gli svincoli lineari come segue:
- Creare una linea con le dimensioni della trave pianificate.
- Aprire la finestra di dialogo 'Modifica linea' e assegnare alla linea un'asta con la sezione trasversale dell'armatura pianificata.
- Crea un nuovo svincolo lineare nella sottocartella 'Oggetti speciali' facendo clic con il pulsante destro del mouse.

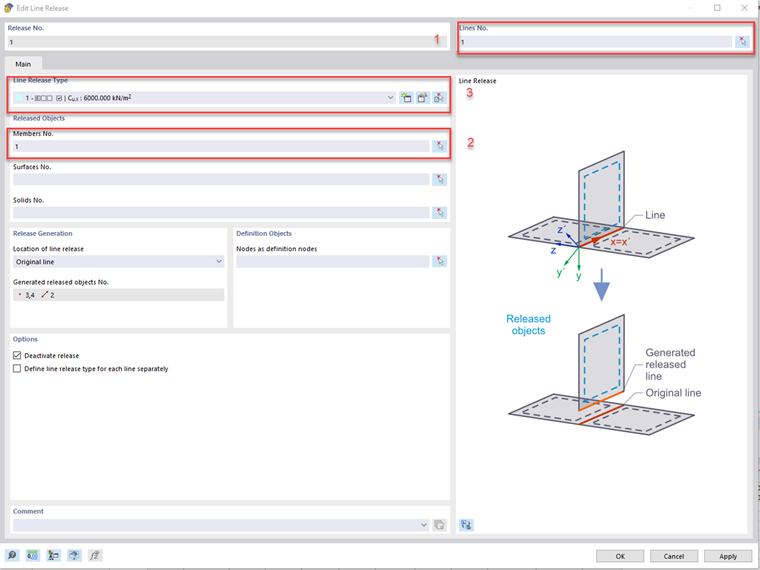

- Nella finestra di dialogo che si apre, è possibile selezionare prima la linea creata in precedenza e quindi l'asta creata (vedi immagine).
- Crea un nuovo tipo di svincolo lineare e inserisci le condizioni del vincolo esterno appropriate nella finestra di dialogo in base all'armatura pianificata e ai dispositivi di fissaggio.
- Seleziona la linea originale e ripeti i passaggi 2-5 per creare una seconda armatura (per sezioni asimmetriche, la sezione corrispondente deve essere disposta con un angolo di 180°).
- Assegna la sezione trasversale della trave principale alla linea originale.
- Ora è possibile assegnare un'eccentricità corrispondente alle travi di armatura.
Un'altra opzione per l'applicazione delle armature è descritta nelle seguenti FAQ:
FAQ 4741 Come posso applicare retroattivamente un'armatura a una trave emergente modellata?Sul tema dei collegamenti flessibili in legno, puoi trovare un articolo sul nostro sito web:
KB 787 Considerando il modulo di scorrimento elastico del collegamento in legno
