Ответ:
Результирующий стержень — это специальный элемент, и настройка деления в Параметрах расчета не проявится.

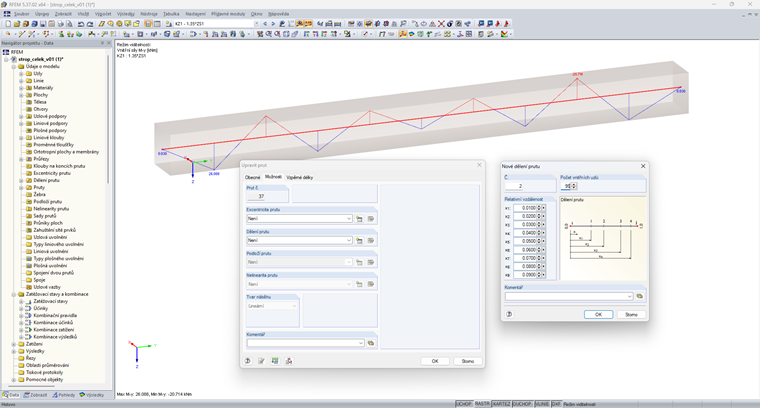

Необходимо установить деление в Свойствах стержня > Опции > Деление стержня.
Деление стержня

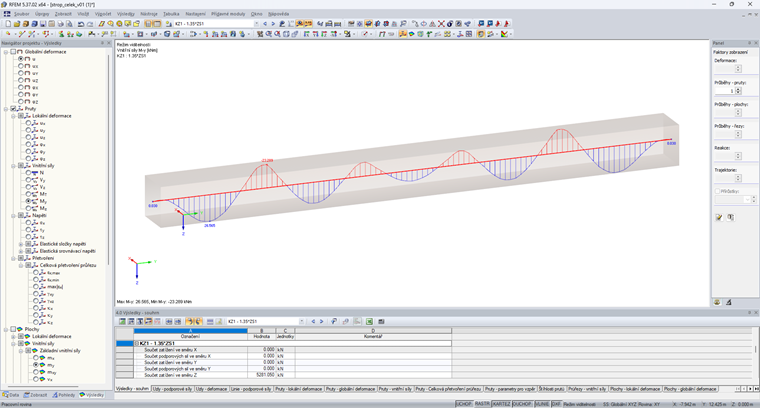

У моей модели есть результирующая балка, но диаграмма изгибающего момента линейна. С учетом нагрузки я ожидал бы параболическую кривую. Это не изменится даже при большей плотности разбиения для стержней в параметрахрасчёта. В чем здесь может быть проблема?
