Ho una trave risultante nel mio modello, ma il diagramma del momento flettente è solo lineare. Viste i carichi, mi aspetterei un corso parabolico. Questo non cambia nemmeno con una divisione più densa per le aste nei Parametri di calcolo. Quale potrebbe essere il motivo?

Q: Ho una trave risultante nel mio modello, ma il diagramma del momento flettente è solo lineare. Viste i carichi, mi aspetterei un corso parabolico. Questo non cambia nemmeno con una divisione più densa per le aste nei Parametri di calcolo. Quale potrebbe essere il motivo?

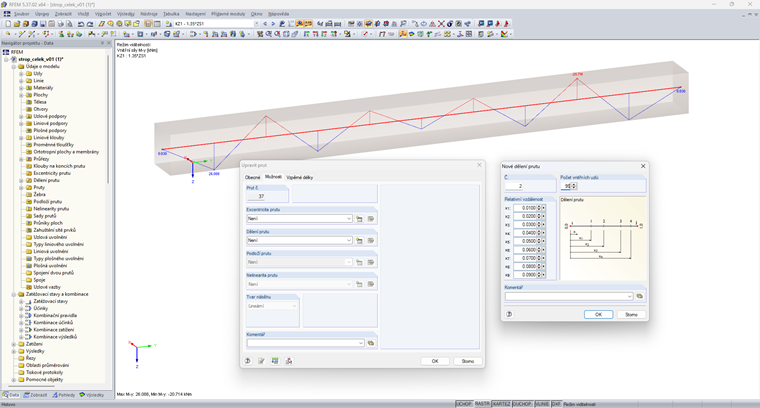

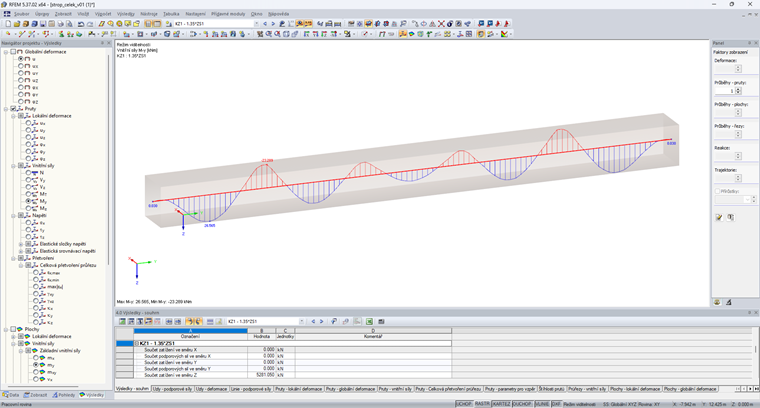

L'asta di risultato è un elemento speciale e l'impostazione della suddivisione nei Parametri di calcolo non avrà effetto.È necessario impostare la suddivisione in Proprietà dell'asta > Opzioni > Suddivisione dell'asta.

Question

Ho una trave risultante nel mio modello, ma il diagramma del momento flettente &#232; solo lineare. Viste i carichi, mi aspetterei un corso parabolico. Questo non cambia nemmeno con una divisione pi&#249; densa per le aste nei Parametri di calcolo. Quale potrebbe essere il motivo?

Accepted Answer

L'asta di risultato &#232; un elemento speciale e l'impostazione della suddivisione nei Parametri di calcolo non avr&#224; effetto.&#200; necessario impostare la suddivisione in Propriet&#224; dell'asta > Opzioni > Suddivisione dell'asta.

Divisione dell'asta
