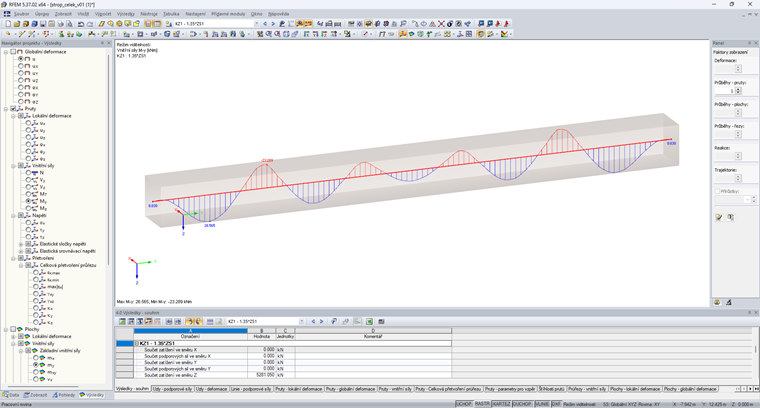

J’ai une poutre résultante dans mon modèle, mais la distribution du moment fléchissant est uniquement linéaire. En raison de la charge, je m’attendrais à une distribution parabolique. Cela ne change pas même avec une densité de division plus grande pour les barres dans les paramètres de calcul. Pourquoi ?

Q: J’ai une poutre résultante dans mon modèle, mais la distribution du moment fléchissant est uniquement linéaire. En raison de la charge, je m’attendrais à une distribution parabolique. Cela ne change pas même avec une densité de division plus grande pour les barres dans les paramètres de calcul. Pourquoi ?

La poutre résultante est un élément spécial et les réglages de division dans les Paramètres de calcul n’ont aucun effet sur elle.La division doit être définie dans les Propriétés de la barre > Options > Division de la barre.

Question

J’ai une poutre r&#233;sultante dans mon mod&#232;le, mais la distribution du moment fl&#233;chissant est uniquement lin&#233;aire. En raison de la charge, je m’attendrais &#224; une distribution parabolique. Cela ne change pas m&#234;me avec une densit&#233; de division plus grande pour les barres dans les param&#232;tres de calcul. Pourquoi ?

Accepted Answer

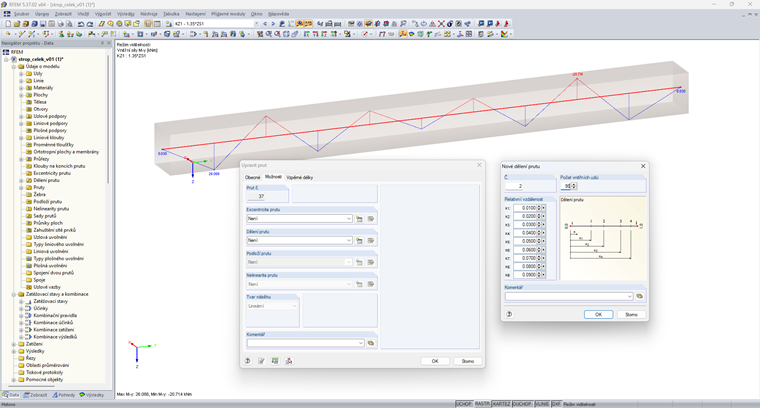

La poutre r&#233;sultante est un &#233;l&#233;ment sp&#233;cial et les r&#233;glages de division dans les Param&#232;tres de calcul n’ont aucun effet sur elle.La division doit &#234;tre d&#233;finie dans les Propri&#233;t&#233;s de la barre > Options > Division de la barre.

Division de barre
