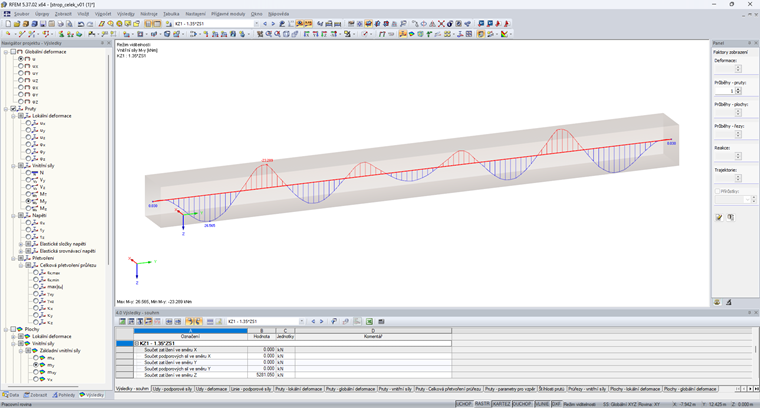

In meinem Modell habe ich einen Ergebnisstab, aber das Biegemoment ist nur linear. Angesichts der Last würde ich eine parabolische Kurve erwarten. Das ändert sich auch nicht, wenn ich in den Berechnungsparametern eine höhere Teilungsdichte für die Balken einstelle. Woran kann das liegen?

Question

In meinem Modell habe ich einen Ergebnisstab, aber das Biegemoment ist nur linear. Angesichts der Last w&#252;rde ich eine parabolische Kurve erwarten. Das &#228;ndert sich auch nicht, wenn ich in den Berechnungsparametern eine h&#246;here Teilungsdichte f&#252;r die Balken einstelle. Woran kann das liegen?

Accepted Answer

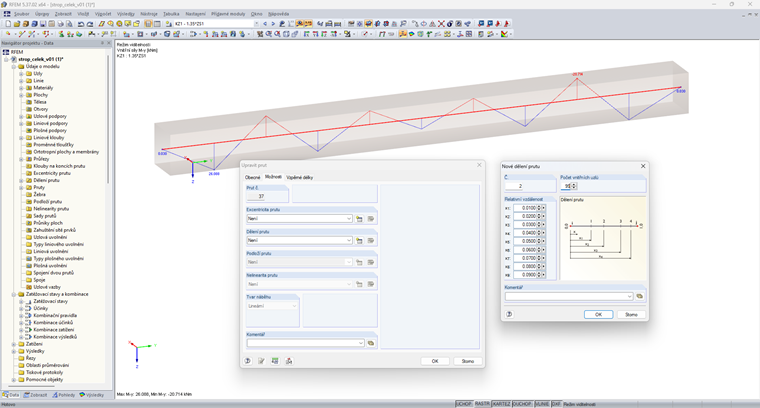

Der Ergebnisstab ist ein spezielles Element und die Einstellungen zur Teilung in den Berechnungsparametern zeigen keine Wirkung.Es ist notwendig, die Teilung unter 'Stabeigenschaften > Optionen > Stabteilung' einzustellen.
