Odpowiedź:
Wynikowy pręt jest specjalnym elementem, a ustawienie podziału w Parametrach obliczeń nie będzie miało wpływu.

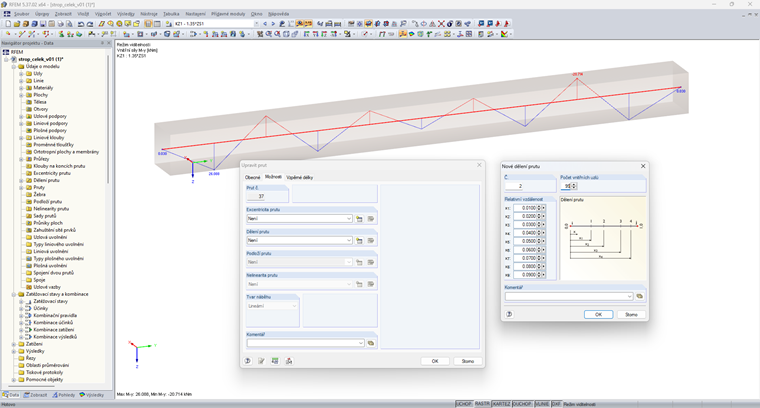

Należy ustawić podział w Właściwościach pręta > Opcje > Podział pręta.
Podział pręta
Na moim pręcie wynikowym wykres momentu zginającego ma przebieg jedynie liniowy. Ze względu na obciążenie oczekiwałbym przebiegu parabolicznego. Nie zmienia się to nawet przy większym zagęszczeniu podziału prętów w parametrach obliczeń. Dlaczego?
