После расчета изображаются максимальные напряжения и соотношения напряжений, отсортированные по сечениям, стержням/поверхностям, блокам стержней или местам x. В дополнение к табличным значениям результатов, изображается также соответствующая графика сечения с точками напряжений, диаграммой напряжений и значениями. Расчетное соотношение может быть связано с любым типом напряжения. Актуальная позиция выделяется в модели RFEM/RSTAB.

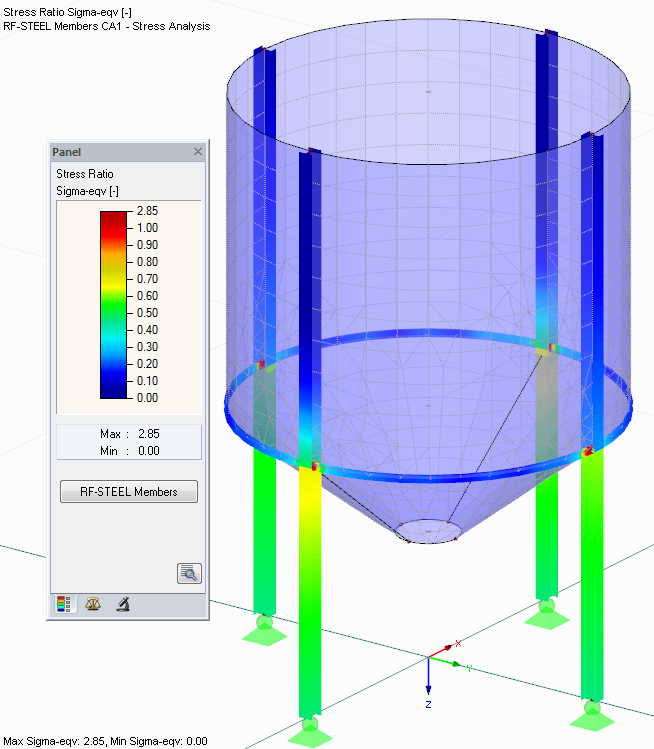

В дополнение к табличным результатам, можно вывести в графическом виде напряжения и соотношения напряжений в рабочем окне RFEM/RSTAB. Цветовая шкала и значения могут быть изменены пользователем.
Диаграммы результатов по стержням или блокам стержней позволяют оценивать результаты. Кроме того, можно открыть соответствующее диалоговое окно для каждого расчётного места, чтобы проверить соответствующие расчётные свойства сечения и компоненты напряжения в любой точке напряжения. Можно распечатать соответствующую графику со всеми подробностями расчёта.
