Nach der Bemessung werden die maximalen Spannungen und Ausnutzungen nach Querschnitten, Stäben/Flächen, Stabsätzen oder x-Stellen geordnet ausgegeben. Neben den tabellarischen Ergebniswerten wird stets die zugehörige Querschnittsgrafik mit Spannungspunkten, Spannungsverlauf und Werten angezeigt. Der Ausnutzungsgrad kann auf jede beliebige Spannungsart bezogen werden. Die aktuelle Stelle wird im RFEM/RSTAB-Modell gekennzeichnet.

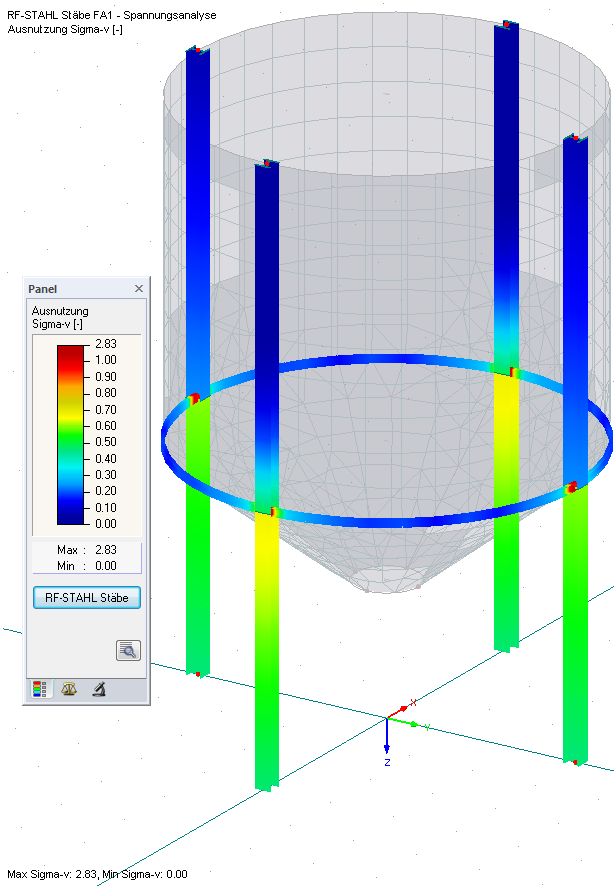

Neben der tabellarischen Auswertung im Modul ist eine grafische Kontrolle der Spannungen und Ausnutzungen am RFEM/RSTAB-Modell möglich. Die Farb- und Wertezuweisungen lassen sich dabei benutzerdefiniert anpassen.
Die Darstellung der Ergebnisverläufe am Stab oder Stabsatz ermöglicht eine gezielte Auswertung. Zudem können für jede Bemessungsstelle die relevanten Profilkennwerte und Spannungskomponenten an jedem Spannungspunkt kontrolliert werden. Die zugehörige Spannungsgrafik lässt sich mit allen Details ausdrucken.
