Dopo il calcolo, le tensioni massime e i rapporti di tensione vengono visualizzati ordinati per sezioni, aste/superfici, set di aste o posizioni x. Oltre ai valori dei risultati tabellari, viene visualizzato anche il grafico della sezione trasversale corrispondente con punti di tensione, diagramma delle tensioni e valori. Il tasso di lavoro può essere correlato a qualsiasi tipo di tensione. La posizione corrente mente attiva viene evidenziata anche nel modello di analisi di RFEM/RSTAB.

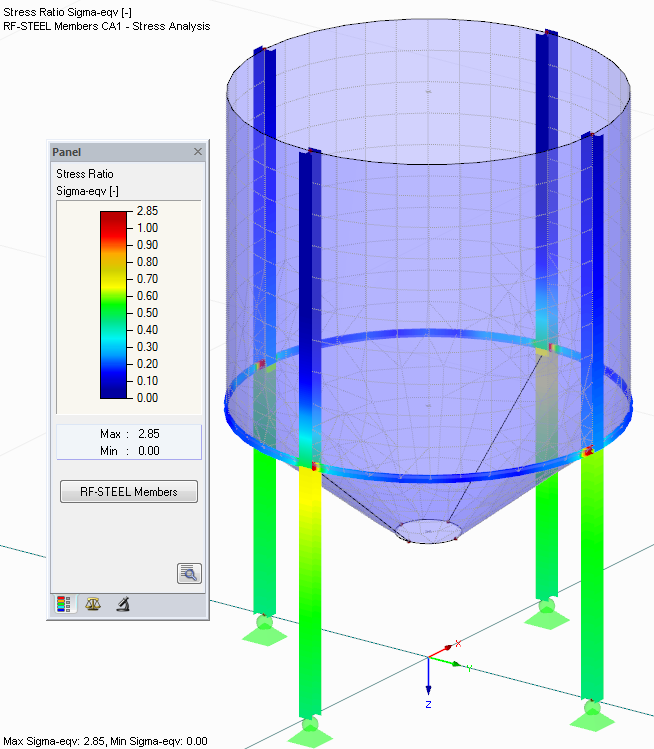

Oltre ai valori dei risultati delle tabelle, è possibile rappresentare le tensioni ed i rapporti di tensione graficamente nella finestra di lavoro di RFEM/RSTAB. I colori e i valori assegnati nel pannello possono essere appropriatamente modificati.
I diagrammi, mostranti i risultati sulle aste o sui set di aste, consentono di effettuare ulteriori specifiche valutazioni. Inoltre, è possibile aprire la rispettiva finestra di dialogo di ogni posizione di progetto per verificare le proprietà della sezione rilevanti per la progettazione e le componenti di tensione di qualsiasi punto di tensione. È possibile stampare il grafico corrispondente, compresi tutti i dettagli del progetto.
