Po skončení výpočtu se zobrazí maximální napětí a využití přehledně seřazená podle průřezů, prutů/ploch, sad prutů a míst x Kromě výsledků v tabulkách se vždy zobrazí odpovídající grafické znázornění průřezů s napěťovými body, průběhem napětí a hodnotami. Stupeň využití lze vztáhnout k libovolnému druhu napětí. Právě zvolené místo máte vyznačeno na RFEM/RSTAB modelu.

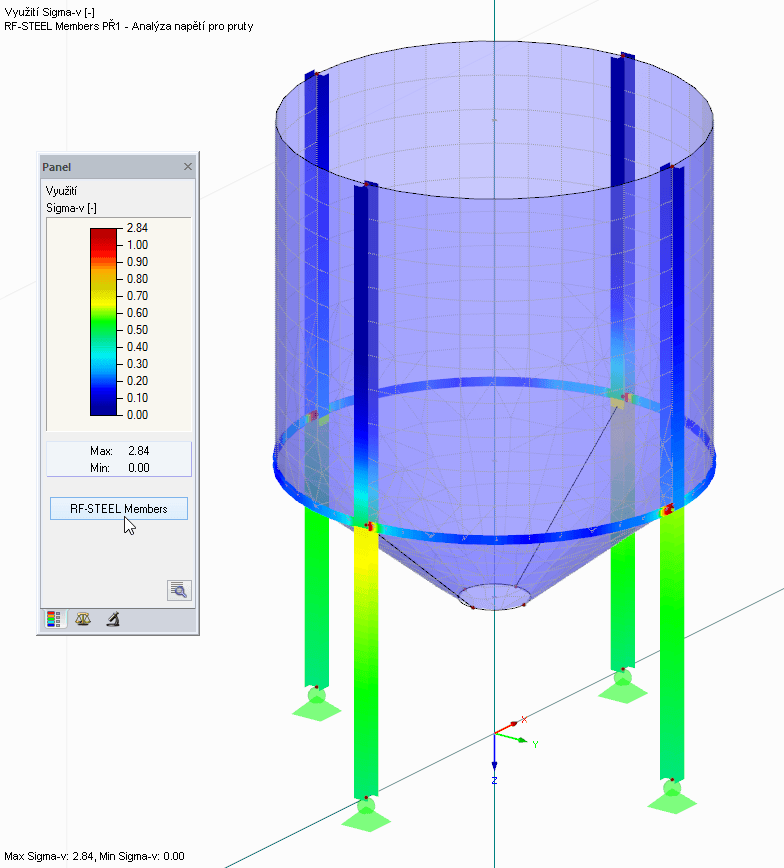

Kromě vyhodnocení výsledků v tabulkách je možné znázornit napětí a využití graficky v pracovním okně programu RFEM/RSTAB. Barvy a hodnoty přiřazené v panelu lze individuálně nastavit podle uživatelsky definovaných kritérií.
Diagramy zobrazující průběhy výsledků na prutu nebo sadě prutů umožňují cílené vyhodnocení. Dále lze u každého posuzovaného místa překontrolovat průřezové charakteristiky a složky napětí v každém napěťovém bodě. Příslušné grafické znázornění napětí lze vytisknout se všemi detaily.
