RF-/STEEL | Wyniki

Po zakończonych obliczeniach, maksymalne naprężenia oraz stopnie wytężenia są wyświetlane wg przekrojów, prętów/powierzchni, zbiorów prętów lub położenia x wzdłuż elementu. Oprócz wartości wyników w formie tabelarycznej wyświetlana jest również odpowiednia grafika przekroju z punktami naprężeniowymi, wykresem naprężeń i wartościami. Stopień wytężenia można wyznaczyć w odniesieniu do dowolnego rodzaju naprężenia. Aktualnie wybrana lokalizacja na elemencie zostanie wyróżniona na modelu analitycznym w programie RFEM/RSTAB.

Ponadto wszystkie wyniki modułu RF-/STEEL można wyświetlać w oknie roboczym programu RFEM/RSTAB. Istnieje możliwość indywidualnego dostosowania kolorów wyświetlania wykresów oraz wartości.

Wykresy pokazujące rozkład wyników na pręcie lub zbiorze prętów pozwalają na szczegółową ocenę wyników. Ponadto można otworzyć odpowiednie okno dialogowe dla każdej lokalizacji, aby sprawdzić właściwości przekroju i składowe naprężeń w dowolnym punkcie naprężeniowym. Można wydrukować odpowiadającą temu grafikę wraz ze wszystkimi szczegółami dotyczącymi sprawdzanych warunków nośności.

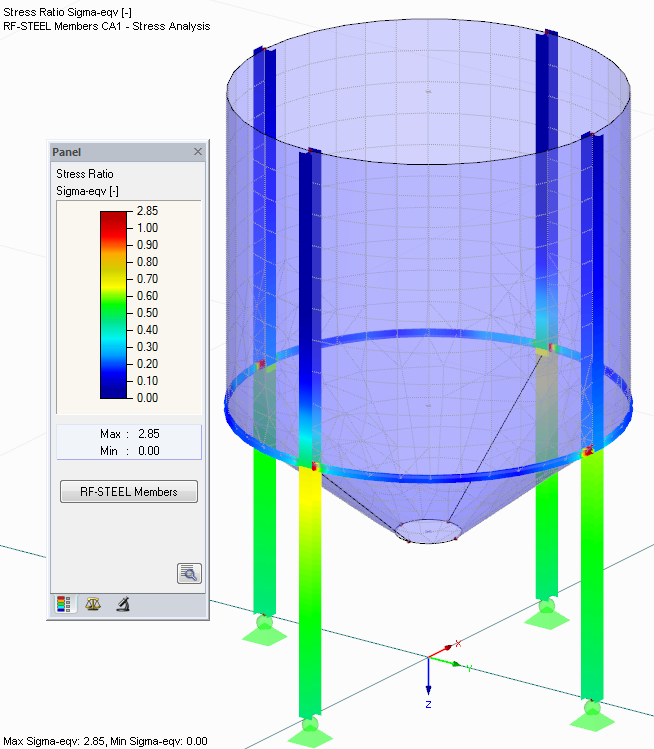

Obraz 01 - Colored Results in RFEM Graphic - Members
