Después del cálculo, las tensiones máximas y las razones de tensiones se muestran ordenadas por secciones, barras/superficies, conjuntos de barras o posiciones en x. Además de los valores de los resultados en tablas, se muestra el gráfico de la sección correspondiente incluyendo los puntos de tensión, diagramas de tensión y sus respectivos valores. La razón de tensiones se puede mostrar para cualquier tipo de tensión. La posición activada se resalta en el modelo de análisis de RFEM/RSTAB.

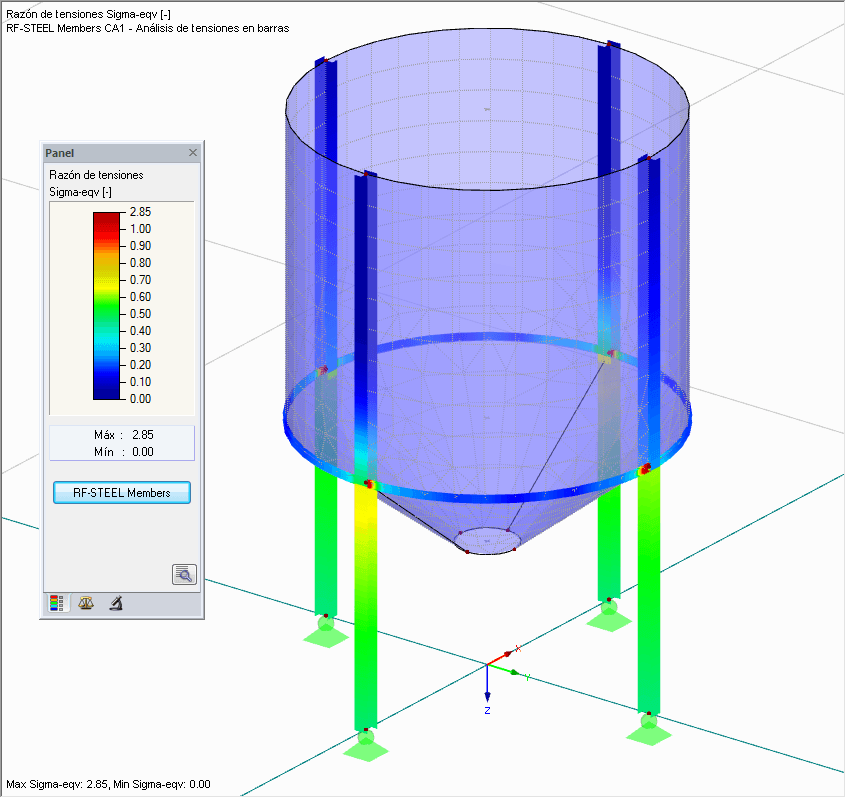

Además de la evaluación de los resultados en el módulo, es posible representar gráficamente las tensiones y razones de tensiones en la ventana de trabajo de RFEM/RSTAB. Los colores y valores se pueden ajustar por separado.
Los diagramas de resultados de una barra o conjunto de barras facilitan una evaluación específica. Además, es posible abrir el cuadro de diálogo respectivo de cada posición de cálculo para comprobar las propiedades de sección relevantes para el diseño y los componentes de cualquier punto de tensión. Es posible imprimir el gráfico correspondiente incluyendo todos los detalles de cálculo.
