После выбора типа анкеровки и расчетного норматива в первом окне ввода, задайте узел в окне 1.2, который будет импортирован из RFEM/RSTAB, и в котором будет рассчитана анкеровка фундамента.
При желании, можно определить сечение и материал колонны также вручную. В следующих окнах ввода можно задать параметры базовой точки, например, Нагрузку импортировать из RFEM/RSTAB или, в случае задания соединения вручную, ввести нагрузки.
База знаний
Прежде всего, определяющие расчеты узлов объединяются в группы и изображаются в первом окне результатов, с базовой геометрией узла. В других таблицах результатов можно увидеть все основные подробности расчета, такие как несущая способность анкера, напряжения в швах и другие.
Размеры, спецификации материалов и сварные швы, которые важны для конструкции соединения, сразу видны и могут быть распечатаны. Можно визуализировать соединения в RF-/JOINTS Steel - Column Base или в модели RFEM/RSTAB.
Вся графика может быть включена в протокол результатов RFEM/RSTAB или распечатана напрямую. Благодаря масштабированию результатов можно оптимально выполнить визуальную проверку уже на этапе расчета.
После завершения расчета, RF-/JOINTS Steel - Column Base изображает следующиe результаты расчета:
После выбора типа анкеровки и расчетного норматива в первом окне ввода, задайте узел в окне 1.2, который будет импортирован из RFEM/RSTAB, и в котором будет рассчитана анкеровка фундамента.
При желании, можно определить сечение и материал колонны также вручную. В следующих окнах ввода можно задать параметры базовой точки, например, Нагрузку импортировать из RFEM/RSTAB или, в случае задания соединения вручную, ввести нагрузки.
Категория шарнирных баз колонн предлагает четыре типа соединения опорной плиты:
В категории «Защемленный фундамент колонны» предусмотрены пять разных типов соединений двутавров:

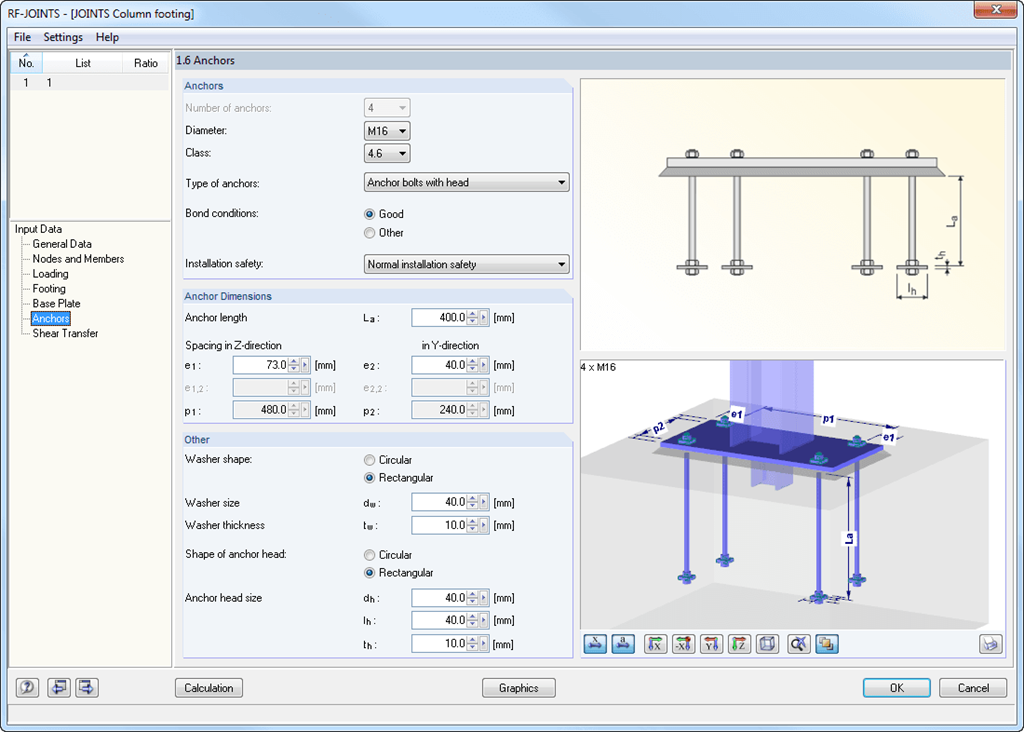

Опорная плита приваривается ко всей стальной колонне во всех соединениях. Соединение с анкерами устанавливаются в бетоне в фундамент. Можно выбрать типы анкеров M12- M42 из сталей марок 4.6 - 10.9. Верхняя и нижняя стороны анкеров могут быть выполнены с круглыми или угловыми листами для лучшего распределения нагрузки или анкеровки. Кроме того, можно применить прямоугольные или круглые стержни с резьбой на концах.
Материал и толщину раствора при заполнении швов, а также размеры и материал фундамента можно свободно регулировать. Кроме того, можно задавать край усиления базы колонны. Для лучшей передачи поперечной силы, можно разместить шпонку, работающую на срез (накладку) на нижней стороне базы плиты.
Поперечные силы передаются при помощи накладки, анкера или трения. Можно сочетать отдельные компоненты.
