Bei gelenkigen Stützenfüßen kann zwischen vier verschiedenen Fußplattenverbindungen gewählt werden:
- Einfacher Stützenfuß
- Konischer Stützenfuß
- Stützenfuß für rechteckige Hohlprofile
- Stützenfuß für Rohre
Bei den eingespannten Stützenfüßen stehen fünf verschiedene Ausführungsvarianten für I-Profile zur Verfügung:
- Fußplatte ohne Steifen
- Fußplatte mit Steifen in der Mitte der Flansche
- Fußplatte mit Steifen an beiden Seiten der Stütze
- Fußplatte mit U-Profil
- Köcherfundament

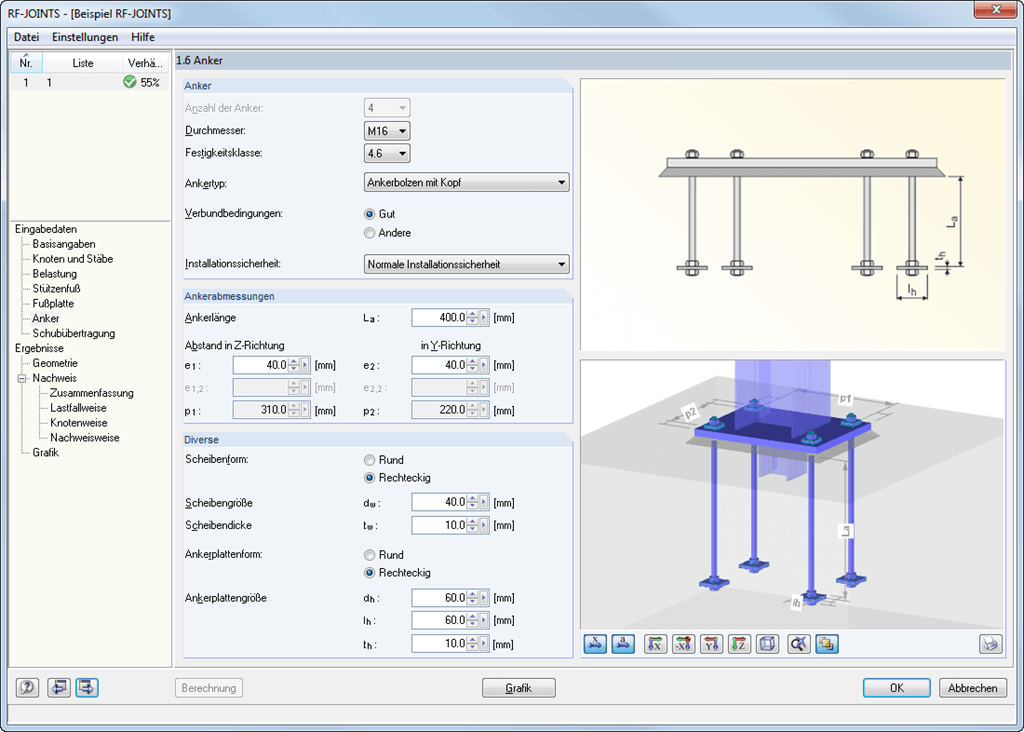

Bei allen Verbindungen ist die Fußplatte umlaufend mit der Stahlstütze verschweißt. Bei Verbindungen mit Ankern sind diese im Fundament einbetoniert. Es stehen Anker M12 – M42 mit Stahlgüten 4.6 – 10.9 zur Auswahl. An der Ober- und Unterseite der Anker lassen sich runde oder eckige Bleche zur besseren Lastverteilung bzw. Verankerung vorsehen. Zudem kann gewählt werden, ob Gewindestangen oder Rundstäbe mit an den Enden aufgerolltem Gewinde verwendet werden.
Material und Dicke der Verpressfuge sowie Fundamentabmessungen und –material sind frei wählbar. Weiterhin ist wählbar, ob im Fundament Randbewehrung vorhanden ist. An der Unterseite der Fußplatte kann zur besseren Schubkraftübertragung ein Schubdübel (Knagge) angeordnet werden.
Die Einleitung der Schubkräfte erfolgt wahlweise durch die Knagge, die Anker oder Reibung. Die einzelnen Komponenten lassen sich auch kombinieren.
