La categoria dei plinti di fondazione incernierati fornisce quattro diversi collegamenti della piastra di base:
- Base della colonna semplice
- Base della colonna rastremata
- Base della colonna per sezioni cave rettangolari
- Base della colonna per sezioni cave circolari
La categoria Basamento per pilastri di vincolo fornisce cinque diverse disposizioni dei giunti delle sezioni a I:
- Piastra di base senza irrigidimenti
- Piastre di base con irrigidimenti al centro delle ali
- Piastra di base con irrigidimenti sui lati della colonna
- Piastra di base con sezioni a U
- Fondazione a bicchiere

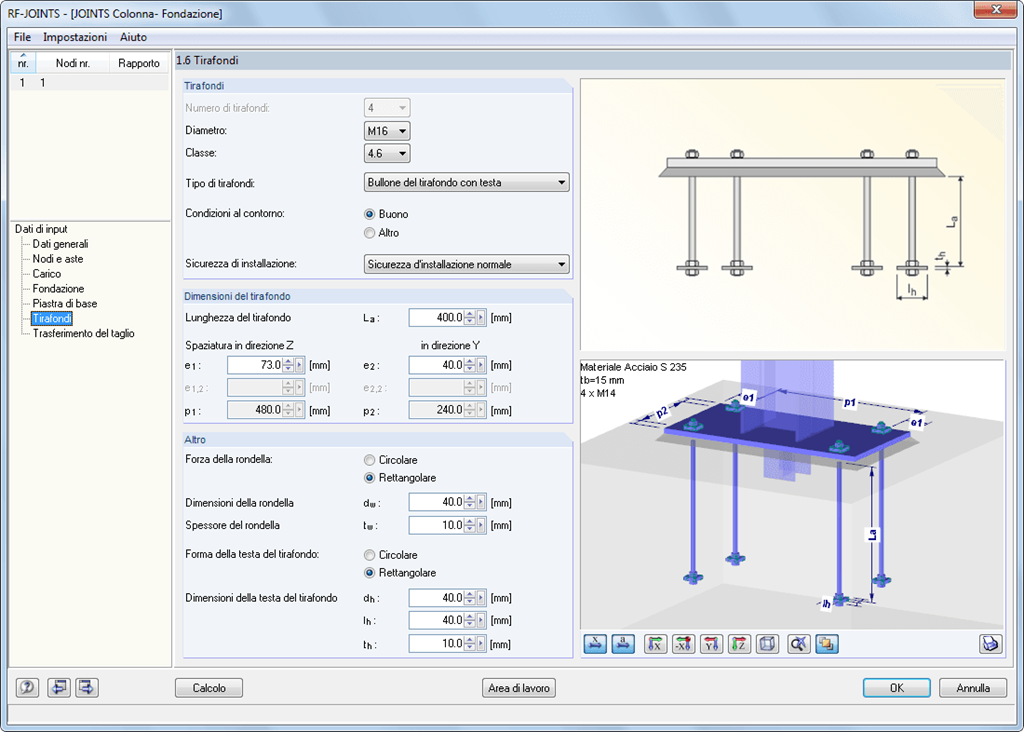

Tutti i tipi di collegamento includono una piastra di base saldata attorno a una colonna in acciaio. I collegamenti con ancoraggi sono fissati nel calcestruzzo all'interno della fondazione. È possibile selezionare i tipi di ancoraggio M12 – M42 con gradi di acciaio da 4.6 a 10.9. I lati superiore e inferiore degli ancoraggi possono essere dotati di lamiere rotonde o angolate per una migliore distribuzione del carico o ancoraggio. Inoltre, è possibile utilizzare teste di ancoraggio rettangolari o circolari con filettature applicate alle estremità dell'asta.
Il materiale e lo spessore dello strato di malta, nonché le dimensioni e il materiale del plinto, possono essere impostati liberamente. Inoltre, è possibile definire l'armatura del bordo della fondazione. Per un migliore trasferimento delle forze di taglio, è possibile disporre una chiave di taglio (tacchetto) sul lato inferiore della piastra di base.
Le forze di taglio sono trasferite da una staffa, da ancoraggi o da attrito. È possibile combinare i singoli componenti.
