W kategorii Fundamenty przegubowe dostępne są cztery różne połączenia z blachą podstawy:
- Prosta podstawa słupa
- Zbieżna podstawa słupa
- Podstawa słupa dla prostokątnych profili zamkniętych
- Podstawa słupa dla okrągłych profili zamkniętych
W kategorii Podparcie dla słupów dostępnych jest pięć różnych układów połączeń dwuteowników:
- Podstawa słupa bez usztywnienia
- Podstawa słupa z żebrami usztywniającymi w środku pasa
- Podstawa słupa z żebrami usztywniającymi po obu stronach słupa
- Podstawa słupa z usztywnieniami ceowymi
- Fundament kielichowy

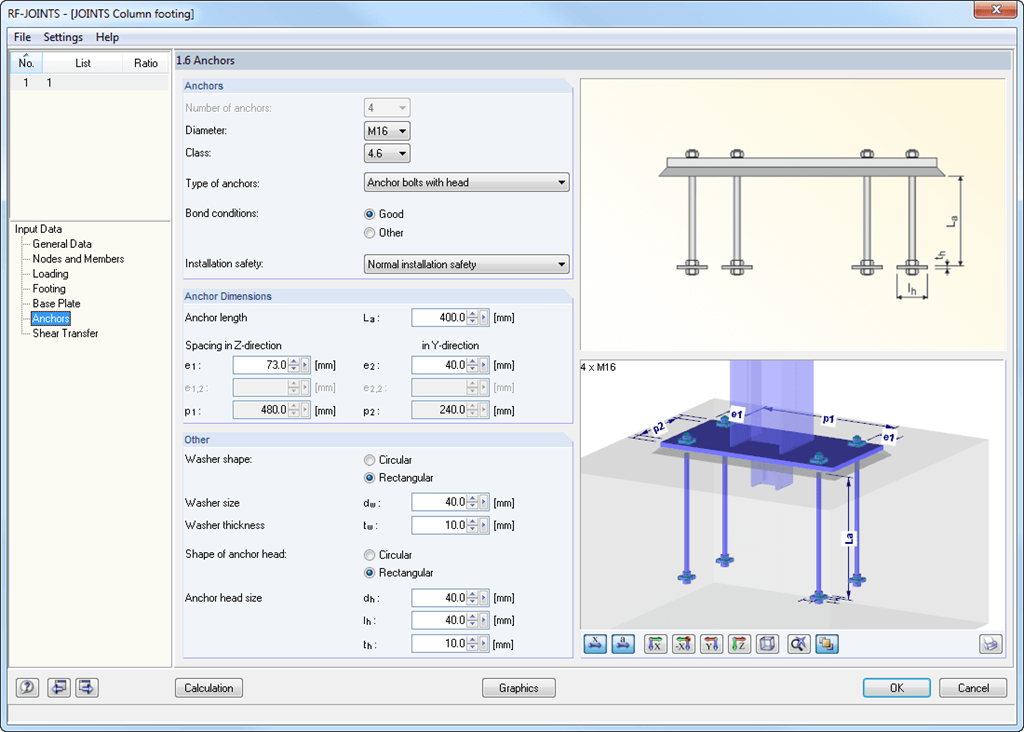

Wszystkie typy połączeń zawierają płytę podstawy przyspawaną do stalowego słupa. Połączenia za pomocą kotew są zabetonowane w fundamencie. Do wyboru są kotwy typu M12 - M42 o gatunkach stali 4.6 - 10.9. Górna i dolna strona kotew może być wyposażona w zaokrąglone lub kątowe blachy w celu lepszego rozłożenia obciążenia lub zakotwienia. Dodatkowo można zastosować prostokątne lub okrągłe głowice kotwiące z gwintem na końcach pręta.
Materiał i grubość warstwy zaprawy oraz wymiary i materiał podstawy można ustawić dowolnie. Ponadto można zdefiniować zbrojenie brzegowe stopy. Aby zapewnić lepsze przenoszenie sił tnących, na dolnej stronie blachy podstawy można zastosować skos (nakładka).
Siły tnące są przenoszone przez nakładki, kotwy lub tarcie. Poszczególne komponenty można łączyć.
