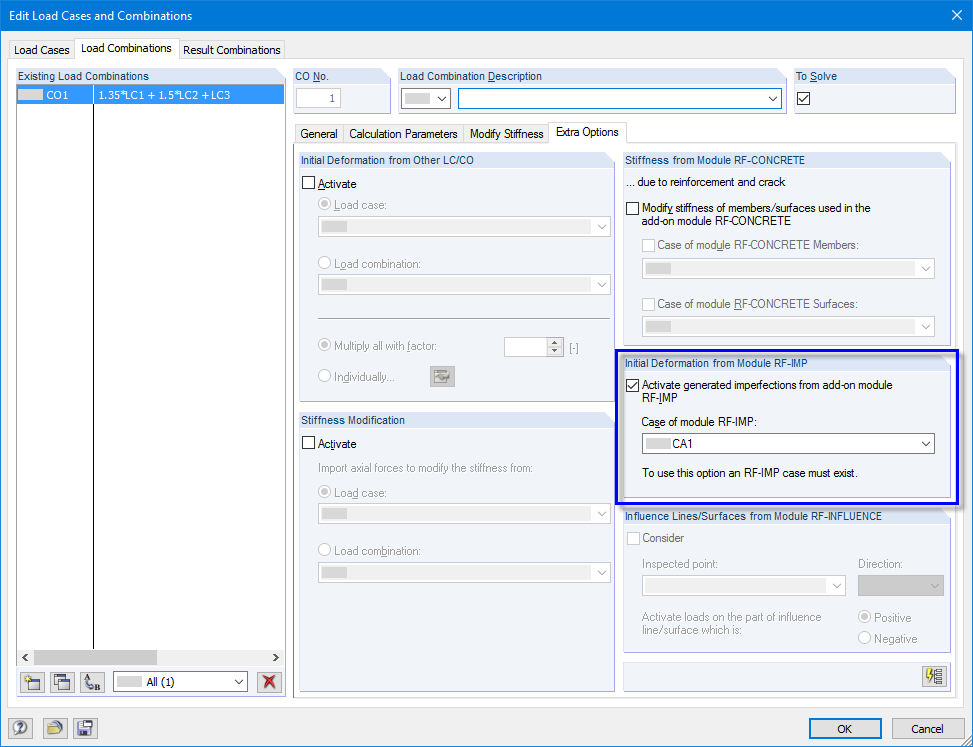

В сочетаниях нагрузок можно использовать уже созданную предварительно деформированную сетку КЭ. Для этого выберите соответствующий случай RF-IMP в расчетных параметрах сочетания нагрузок. Тогда расчет внутренних сил будет выполнен для несовершенной системы.
RF-IMP/RSIMP | Использование предварительно деформированной сетки КЭ
У вас есть какие-нибудь вопросы?
Длина: 00:01:33 min
Длина: 00:01:00 min
Функции продукта
Длина: 00:00:33 min
Функции продукта
Длина: 00:00:41 min
Функции продукта
Длина: 00:00:45 min
Длина: 00:00:00 min
Длина: 01:02:00 min
Длина: 02:55:37 min
_LI.jpg?mw=350&hash=a6debcf3b265d0612c870d5b232d173d9810dac1)
В качестве альтернативы методу эквивалентных стержней, в этой статье описывается, как определить внутренние силы стены, подверженной потере устойчивости, по методу второго порядка с учетом несовершенств, а затем выполнить расчет сечения на изгиб и сжатие.
В этой статье показано, как моделировать и рассчитывать вантовые конструкции в RFEM 6 и RSTAB 9.
В нашей статье показано и объяснено влияние жесткости при изгибе тросов на их внутренние силы. В нашей статье также приводятся советы о том, как уменьшить это влияние.
Норма ASCE 7-22 [1], разд. 12.9.1.6 указано, когда должны при выполнении модального анализа спектра реакций в расчете сейсмической нагрузки учитываться эффекты P-Delta. В NBC 2020 [2], Sent. 4.1.8.3.8.c содержит лишь краткое требование о том, что необходимо учесть эффекты раскачивания из-за взаимодействия гравитационных нагрузок с деформированной конструкцией. Поэтому могут возникать ситуации, когда в сейсмических расчетах необходимо учитывать эффекты второго порядка, также известные как P-Delta.
Дополнительный модуль RF-IMP/RSIMP оценивает предварительную деформацию загружения, а также формы расчета на устойчивость или динамического расчета. На основе этой начальной деформации можно либо предварительно деформировать конструкцию, либо создать загружение с эквивалентными несовершенствами для стержней.
Предварительно деформированная начальная модель особенно эффективна для конструктивных систем, состоящих из поверхностей, массивных элементов (RFEM) и стержней. Необходимо задать максимальное значение, на которое будет масштабироваться деформация. Тогда все узлы КЭ или модели будут масштабироваться с учетом начальной деформации.
Эквивалентные несовершенства используются главным образом для каркасных конструкций. В этом случае Вы можете назначить стержням и блокам стержней наклоны и строительные подъемы в дополнительной таблице. Они могут создаваться автоматически, в соответствии с нормативами, или определяться вручную. Для расчётов доступны следующие нормы:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Применяются только несовершенства, возникающие в результате начальной деформации на соответствующем стержне. Также можно учесть понижающие коэффициенты. Таким образом, можно эффективно применить несовершенство.
- Создание предварительно деформированной сетки КЭ в программе RFEM
- Создание эквивалентных несовершенств стержней в качестве эквивалентных нагрузок с учетом
- понижающие коэффициенты αu и αm (Еврокод)
- строительный подъем поднимается в соответствии с кривыми напряжения потери устойчивости
- Деформация конструкции из-за перемещения узлов
- Создание несовершенств по:
- деформации загружений
- формы потери устойчивости из модуля RF-STABILITY/RSBUCK
- Эквивалентные несовершенства на стержнях и блоках стержней (например, колонны, состоящие из нескольких стержней)
- Визуализация созданных форм несовершенств
Для данного типа генерирования Вы создаете нормальное загружение, содержащее эквивалентные несовершенства. Данное загружение может быть изменено вручную.
Данное загружение можно объединить с 'нормальными' загружениями.
При создании предварительно деформированной сетки КЭ в программе RFEM, данные по перемещениям каждого отдельного узла сохраняются в фоновом режиме. Это может быть использовано для расчёта сочетаний нагрузок в RFEM. Для проверки созданных данных, предварительная деформация отображается в таблицах и графически.
Если узлы модели должны быть перемещены, координаты узлов изменяются сразу после создания. При создании эквивалентных несовершенств модуль создает нормальное загружение, включая несовершенства стержня. Для облегчения проверки данных, созданные несовершенства изображаются в таблицах результатов, а также в графическом виде.
Как создать в программе RFEM изогнутую балку?
Я рассчитал предварительно деформированную конструкцию по методу второго порядка в дополнительном модуле RF-STABILITY и RF-IMP. А теперь не могу понять, почему деформации СН меньше предварительной деформации?
Как выполнить в программе RFEM 5 расчет поверхности на потерю устойчивости?
Как выполнить расчет на устойчивость/потерю устойчивости плоской конструкции?
Мне нужно рассчитать стенной кронштейн из стальных кронштейнов, которые я смоделировал как компоненты поверхности в RFEM 5. Какой дополнительный модуль можно использовать для его расчета?
Какие программные продукты Dlubal вы порекомендуете для расчёта и проектирования конструкций, особенно деревянных?
