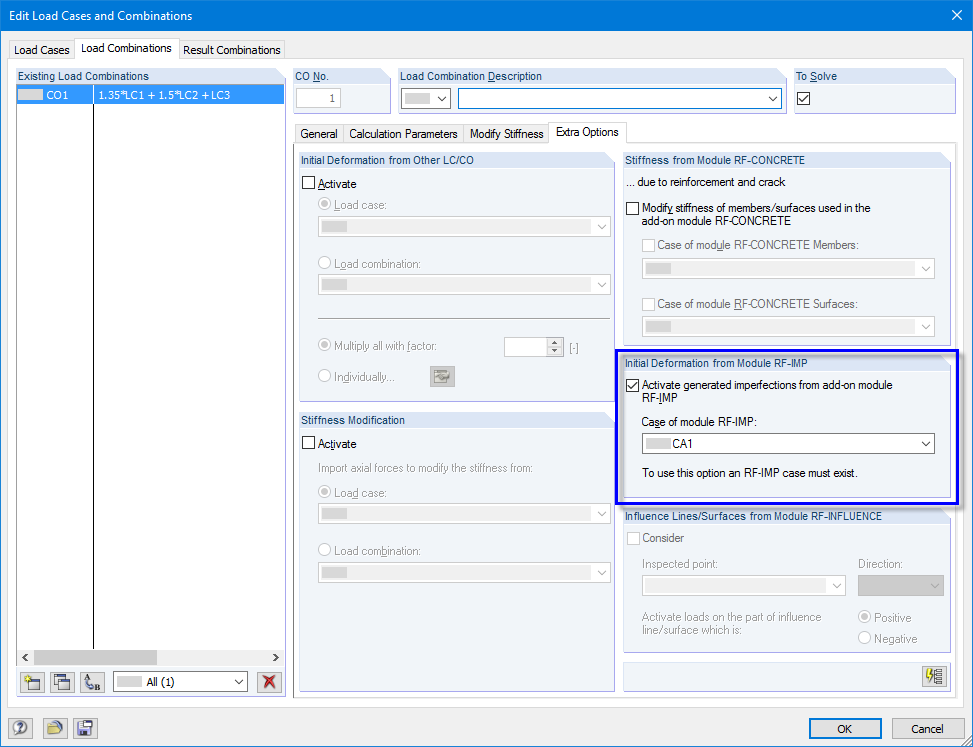

È possibile utilizzare la mesh EF predeformata precedentemente creata nelle combinazioni di carico. Per fare ciò, selezionare il caso RF-IMP corrispondente nei parametri di calcolo della combinazione di carico. Quindi, viene eseguito il calcolo delle forze interne per la struttura imperfetta.
Hai delle domande?
2024-04-30
Corso di formazione online
2024-05-08
Corso di formazione online
2024-10-23
Corso di formazione online
Durata: 00:01:33 min
Durata: 00:02:14 min
Durata: 00:01:00 min
Caratteristiche del prodotto
Durata: 00:00:33 min
Caratteristiche del prodotto
Durata: 00:00:41 min
Caratteristiche del prodotto
Durata: 00:00:45 min
Durata: 00:00:00 min
Durata: 01:02:00 min
Durata: 02:55:37 min
_LI.jpg?mw=350&hash=a6debcf3b265d0612c870d5b232d173d9810dac1)
In alternativa al metodo dell'asta equivalente, questo articolo descrive come determinare le forze interne della parete suscettibile di instabilità secondo l'analisi del secondo ordine, tenendo conto delle imperfezioni, e quindi eseguire la verifica della sezione trasversale per flessione e compressione.
Questo articolo ti mostrerà come modellare e progettare strutture di funi in RFEM 6 e RSTAB 9.
Questo articolo mostra e spiega l'influenza della rigidezza flessionale delle funi sulle loro forze interne. Questo articolo fornisce anche suggerimenti su come ridurre questa influenza.
La norma ASCE 7-22 [1], cap. 12.9.1.6 specifica quando gli effetti P-delta dovrebbero essere considerati quando si esegue un'analisi con spettro di risposta modale per la progettazione sismica. In NBC 2020 [2], Sent. 4.1.8.3.8.c fornisce solo un breve requisito che gli effetti di oscillazione dovuti all'interazione dei carichi gravitazionali con la struttura deformata dovrebbero essere considerati. Pertanto, ci possono essere situazioni in cui gli effetti del secondo ordine, noti anche come P-delta, devono essere considerati quando si esegue un'analisi sismica.
Il modulo analizza le predeformazioni di un caso di carico così come i modi di vibrare nelle analisi di stabilità o nei calcoli dinamici. Grazie alle deformazioni iniziali, è possibile predeformare la struttura o creare casi di carico con imperfezioni equivalenti delle aste.
Il modello iniziale pre-deformato è utile soprattutto per strutture costituite da superfici e da elementi solidi (RFEM) e da aste. È necessario specificare solo il valore massimo a cui la deformazione è da scalare. Tutti EF o modelli di nodi verranno scalati in funzione alla deformazione iniziale.
Le imperfezioni equivalenti sono particolarmente utili per le strutture intelaiate. È possibile definire le inclinazioni e le controfrecce di aste e set di aste nella finestra aggiuntiva. Possono essere generati automaticamente, secondo le norme, o definiti manualmente. Sono disponibili le seguenti norme:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Si applica solo l'imperfezione risultante dalla deformazione iniziale sull'asta pertinente. Inoltre, è possibile tener conto dei coefficienti di riduzione. In questo modo, è possibile applicare l'imperfezione in modo efficiente.
- Creazione di una mesh EF pre-deformata in RFEM
- Generazione di imperfezioni equivalenti delle aste come carichi equivalenti, considerando
- i coefficienti di riduzione αu e αm (Eurocodice)
- la controfreccia si alza secondo le curve di tensione di instabilità
- Deformazione della struttura dovuta allo spostamento nodale
- Generazione di imperfezioni secondo:
- le deformazioni del caso di carico
- le forme di instabilità da RF-STABILITY/RSBUCK
- Imperfezioni equivalenti su aste e set di aste (ad esempio, colonne costituite da più aste)
- Visualizzazione dei modi di imperfezione generati
Per questo tipo di generazione viene creato un normale caso di carico contenente le imperfezioni equivalenti. Il caso di carico può essere modificato manualmente.
Nelle combinazioni di carico, questo caso di carico può quindi essere combinato con i casi di carico 'normali'.
Quando si genera una mesh EF predeformata in RFEM, i dati di spostamento di ogni singolo nodo vengono salvati in background. Questo può essere usato per il calcolo delle combinazioni di carico in RFEM. Al fine di verificare i dati generati, la pre-deformazione viene visualizzata in tabelle e graficamente.
Se i nodi del modello devono essere spostati, le coordinate del nodo vengono modificate direttamente dopo la generazione. Quando si generano imperfezioni equivalenti, il modulo crea un caso di carico normale, comprese le imperfezioni delle aste. Per facilitare il controllo dei dati, le imperfezioni generate sono visualizzate sia in forma tabellare che grafica.
