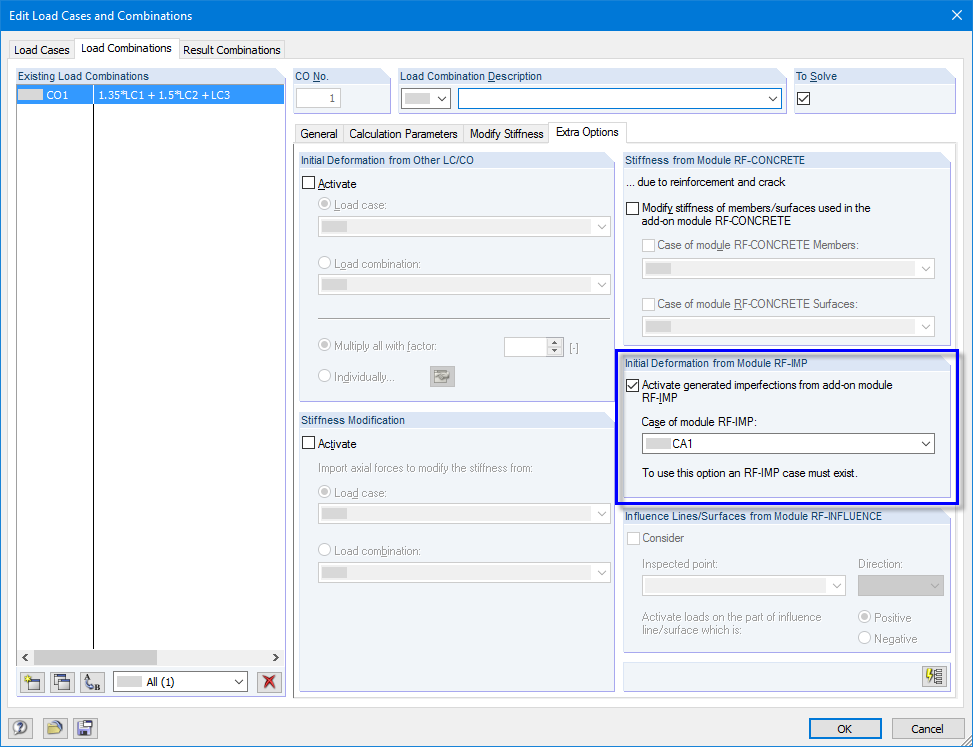

W kombinacjach obciążeń można wykorzystać wcześniej utworzoną wstępnie odkształconą siatkę ES. W tym celu należy wybrać odpowiedni przypadek RF-IMP w parametrach obliczeniowych kombinacji obciążeń. Po tym kroku zostaną przeprowadzone obliczenia sił wewnętrznych dla układu z imperfekcjami.
RF-IMP/RSIMP | Używanie siatki elementów skończonych z odkształceniami początkowymi w RFEM
Czy mają Państwo jakieś pytania?
Długość: 00:01:33 min
Długość: 00:02:14 min
Długość: 00:01:00 min
Funkcja produktu
Długość: 00:00:33 min
Funkcja produktu
Długość: 00:00:41 min
Funkcja produktu
Długość: 00:00:45 min
Długość: 00:00:00 min
Długość: 02:55:37 min
Długość: 00:01:22 min
_LI.jpg?mw=350&hash=a6debcf3b265d0612c870d5b232d173d9810dac1)
W tym artykule opisano, jako alternatywę dla metody prętów zastępczych, wyznaczyć siły wewnętrzne ściany podatnej na wyboczenie zgodnie z analizą drugiego rzędu z uwzględnieniem imperfekcji, a następnie przeprowadzić wymiarowanie przekroju na zginanie i ściskanie.
Z tego artykułu dowiesz się, jak modelować i wymiarować konstrukcje kablowe w programach RFEM 6 i RSTAB 9.
W artykule pokazano i wyjaśniono wpływ sztywności kabli na zginanie na ich siły wewnętrzne. W tym artykule dowiesz się również, jak zredukować ten wpływ.
Norma ASCE 7-22 [1], rozdz. 12.9.1.6 określa, kiedy efekty P-delta powinny być uwzględniane podczas przeprowadzania analizy modalnego spektrum odpowiedzi dla obliczeń sejsmicznych. W NBC 2020 [2], Wys. 4.1.8.3.8.c jedynie w niewielkim stopniu wymaga uwzględnienia przechyłów spowodowanych interakcją obciążeń grawitacyjnych z konstrukcją odkształconą. Z tego względu podczas przeprowadzania analizy sejsmicznej mogą wystąpić sytuacje, w których efekty drugiego rzędu, znane również jako P-delta, muszą zostać uwzględnione.
Moduł dodatkowy ocenia deformację wstępną przypadku obciążenia oraz postacie drgań własnych dla analizy stateczności lub analizy dynamicznej. Na podstawie tego początkowego odkształcenia można przeprowadzić wstępne odkształcenie konstrukcji lub utworzyć przypadek obciążenia z równoważnymi imperfekcjami prętów.
Wstępnie odkształcony model początkowy jest przydatny zwłaszcza w przypadku konstrukcji składających się z elementów powierzchniowych i bryłowych (RFEM) oraz prętów. Należy określić tylko maksymalną wartość, do której ma zostać skalowana deformacja. Wszystkie węzły ES lub węzły modelu zostaną przeskalowane z uwzględnieniem początkowego odkształcenia.
Imperfekcje zastępcze są szczególnie przydatne w przypadku konstrukcji belkowych. W dodatkowym oknie można zdefiniować przechyły i wygięcia wstępne prętów i zbiorów prętów. Mogą być generowane automatycznie, zgodnie z normami lub definiowane ręcznie. Dostępne są poniższe normy:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Stosowana jest tylko imperfekcja wynikająca z początkowego odkształcenia na odpowiednim pręcie. Dodatkowo można uwzględnić współczynniki redukcyjne. W ten sposób możliwe jest efektywne zastosowanie imperfekcji.
- Tworzenie wstępnie zdeformowanej siatki ES w RFEM
- Generowanie imperfekcji zastępczych prętów jako obciążeń zastępczych z uwzględnieniem
- współczynniki redukcyjne αu i αm (Eurokod)
- wygięcie wstępne wznosi się zgodnie z krzywymi naprężeń wyboczeniowych
- Odkształcenie konstrukcji spowodowane przemieszczeniem węzłowym
- Generowanie imperfekcji zgodnie z:
- odkształcenia przypadku obciążenia
- kształty wyboczenia z RF-STABILITY/RSBUCK
- Imperfekcje zastępcze na prętach i zbiorach prętów (np. słupy składające się z kilku prętów)
- Wizualizacja wygenerowanych postaci imperfekcji
Ten typ generowania tworzy zwykły przypadek obciążenia zawierający imperfekcje. Przypadek obciążenia można modyfikować ręcznie.
W kombinacjach obciążeń ten przypadek obciążenia można następnie połączyć z 'normalnymi' przypadkami obciążeń.
Podczas generowania siatki ES odkształconych w programie RFEM, dane dotyczące przemieszczenia każdego węzła są zapisywane w tle. Jeżeli użytkownik będzie chciał utworzyć grupy obciążeń, może wykorzystać zapisane dane. W celu sprawdzenia wygenerowanych danych, moduł wyświetla odkształcenie początkowe w postaci tabelarycznej i graficznej.
Jeżeli węzły modelu mają zostać przesunięte, współrzędne węzłów są modyfikowane bezpośrednio po wygenerowaniu. Podczas generowania imperfekcji zastępczych moduł generuje normalny przypadek obciążenia wraz z imperfekcjami prętów. Wygenerowane imperfekcje przedstawiane są tabelarycznie i graficznie, pozwalając na ich wygodne sprawdzenie.
