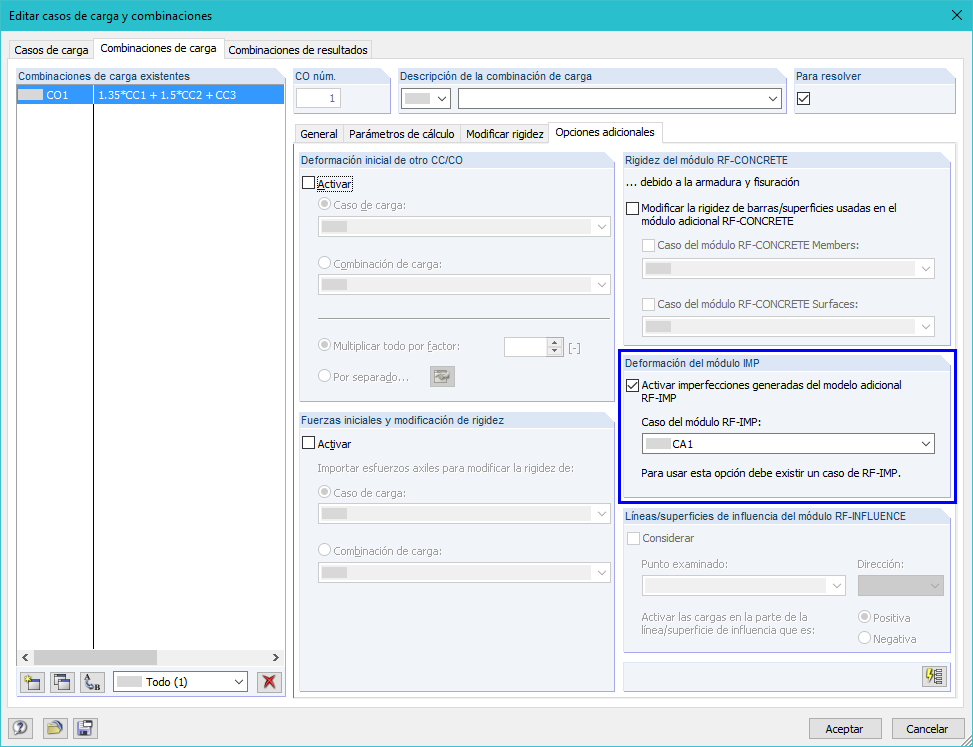

Es posible utilizar una malla de EF predeformada creada previamente en combinaciones de carga. Para hacer esto, seleccione el caso de RF-IMP correspondiente en los parámetros de cálculo de la combinación de cargas. Entonces, el cálculo de los esfuerzos internos se realizará para el sistema imperfecto.
