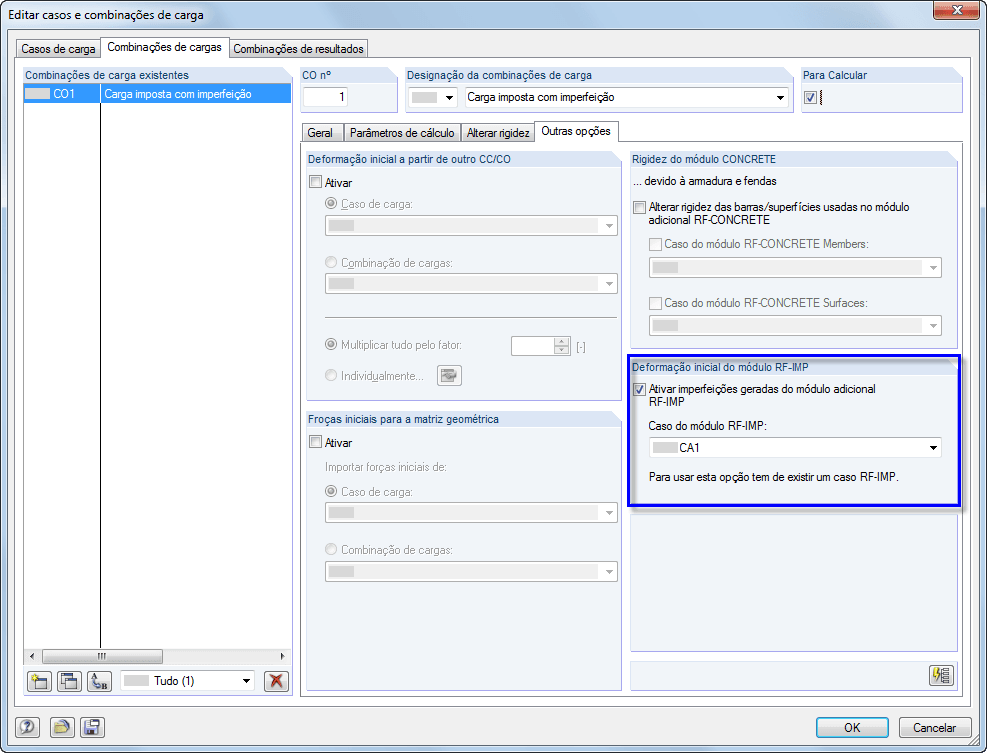

Quando é gerada uma malha de EF pré-deformada, a mesma pode ser utilizada em casos de cargas. Para tal, basta selecionar o correspondente caso do RF-IMP nos parâmetros de cálculo. O cálculo dos esforços internos ocorre depois para o sistema imperfeito.
RF-IMP/RSIMP | Utilização de uma malha de EF pré-deformada no RFEM
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:01:33 min
Duração: 00:02:14 min
Duração: 00:01:00 min
Função do programa
Duração: 00:00:33 min
Função do programa
Duração: 00:00:41 min
Função do programa
Duração: 00:00:45 min
Duração: 00:00:00 min
Duração: 01:02:00 min
Duração: 02:55:37 min
_LI.jpg?mw=350&hash=a6debcf3b265d0612c870d5b232d173d9810dac1)
Como alternativa ao método da barra equivalente, este artigo descreve como determinar os esforços internos da parede suscetível à encurvadura de acordo com a análise de segunda ordem, tendo em conta as imperfeições, e, em seguida, realizar o dimensionamento da secção para flexão e compressão.
Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.
Este artigo mostra e explica a influência da rigidez à flexão de cabos sobre os esforços internos. Este artigo também dá dicas sobre como reduzir esta influência.
Norma ASCE 7-22 [1] , secção. 12.9.1.6 especifica quando os efeitos P-delta devem ser considerados ao realizar uma análise de espectro de resposta modal para o dimensionamento sísmico. Na NBC 2020 [2], enviados. 4.1.8.3.8.c fornece apenas um curto requisito para que os efeitos de deslocamento devido à interação das cargas de gravidade com a estrutura deformada sejam considerados. Portanto, pode haver situações em que os efeitos de segunda ordem, também conhecidos como P-delta, devem ser considerados ao realizar uma análise sísmica.
O módulo avalia a pré-deformação de um caso de carga, os modos próprios de uma análise de estabilidade ou de um cálculo dinâmico. Devido a esta deformação inicial, é possível ou pré-deformar a estrutura ou criar um caso de carga com imperfeições equivalentes para as barras.
Para sistemas estruturais com elementos de superfícies ou de volumes (RFEM), assim como barras, é especialmente adequada uma estrutura equivalente pré-deformada. Da parte do utilizador só tem de ser especificado um valor máximo, para o qual a deformação será escalada. Depois, todos os nós de EF ou nós estruturais serão escalados em relação à deformação inicial.
As imperfeições equivalentes são particularmente utilizadas para estruturas de pórticos. O RF-IMP/RSIMP apresenta uma janela adicional, onde podem ser introduzidas inclinações e contra-flechas para as barras e conjuntos de barras. Estas podem ser geradas automaticamente de acordo com a norma ou definidas manualmente. As seguintes normas podem ser selecionadas:
-
EN 1992:2004 -
EN 1993:2005
-
DIN 18800:1990-11 -
DIN 1045-1:2001-07
-
DIN 1052:2004-08
Só é aplicada a imperfeição que resulta em correspondência com a deformação inicial na respetiva barra. Além disso, podem ser considerados os fatores de redução. Desta maneira, é possível aplicar a imperfeição com eficiência.
- Criação de uma malha de EF pré-deformada no RFEM
- Geração de imperfeições equivalentes para barras na forma de cargas equivalentes com consideração de:
- fatores de redução αu e αm (Eurocódigo)
- contra-flechas de curvaturas iniciais segundo curvas de tensão de encurvadura
- Deformação da estrutura através de deslocamento dos nós
- Geração de imperfeições de acordo com:
- deformações de um caso de carga
- curvas de encurvadura do RF-STABILITY/RSBUCK
- Imperfeições equivalentes em barras e conjuntos de barras (por exemplo, pilares constituídos por vários membros)
- Visualização de modos de imperfeição gerados
Para este tipo de geração, é criado um caso de carga normal que contém as imperfeições equivalentes. Este caso de carga pode ser modificado manualmente.
Nas combinações de carga, este caso de carga pode depois ser combinado com os casos de carga 'normais'.
Quando é gerada uma malha de EF no RFEM, os dados são guardados internamente para o deslocamento de cada nó individual. Estes dados podem ser utilizados no RFEM para a criação de combinações de cargas. Para a verificação dos dados gerados, o módulo representa a pré-deformação em tabelas e em gráficos.
Se os nós da estrutura devem diretamente ser deslocados, então as coordenadas dos nós são modificadas imediatamente após a sua geração. Para o caso de serem utilizadas imperfeições equivalentes, o módulo cria um caso de cargas normal, contendo as imperfeições da barra. As imperfeições geradas são representadas para o seu controlo em tabelas e em gráficos.
