- Расчет моделей, состоящих из стержней, оболочек и тел
- Импорт нормальных сил из загружения или сочетания нагрузок
- Нелинейный расчет на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Четыре решателя уравнений для эффективного расчета различных конструктивных моделей
- Возможность учета изменений жесткости в программе RFEM
- Вычисление форм потери устойчивости у неустойчивых моделей
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для расчета эквивалентных конструкций с несовершенствами в модуле RF-IMP
RF-STABILITY (английская версия) | Характеристики
У вас есть какие-нибудь вопросы?
Длина: 00:00:51 min
Длина: 00:00:26 min
Длина: 00:00:49 min
Длина: 00:00:44 min
Длина: 00:02:15 min
Длина: 00:00:00 min
Ветрозащитные конструкции - это особые типы тканевых конструкций, которые защищают окружающую среду от вредных химических частиц, уменьшают ветровую эрозию и помогают поддерживать ценные источники. RFEM и RWIND используются для расчёта ветровой конструкции как одностороннего взаимодействия жидкости с конструкцией (FSI).
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
Das Zusatzmodul RF-STABIL ermittelt die Verzweigungslastfaktoren, Knicklängen und Eigenformen von RFEM-Modellen. Die Stabilitätsuntersuchungen können dabei nach verschiedenen Eigenwertmethoden erfolgen, die je nach System und Rechnerkonfiguration ihre Vorteile haben.
Bei der statischen Analyse stabilitätsgefährdeter Bauteile mit den Modulen RF-STABIL (für RFEM) beziehungsweise RSKNICK (für RSTAB) kann eine Aktivierung der internen Teilung von Stäben erforderlich werden.
Данная функция, также известная как «перемещение», позволяет рассчитывать коэффициенты критической нагрузки на основе пользовательского начального значения. Eine Ermittlung der Verzweigungslastfaktoren findet in der Regel vom kleinsten zum größten Laststeigerungsfaktor statt.
.png?mw=350&hash=de20352ceb3e0ef733255a4abfab6ad78dacd723)

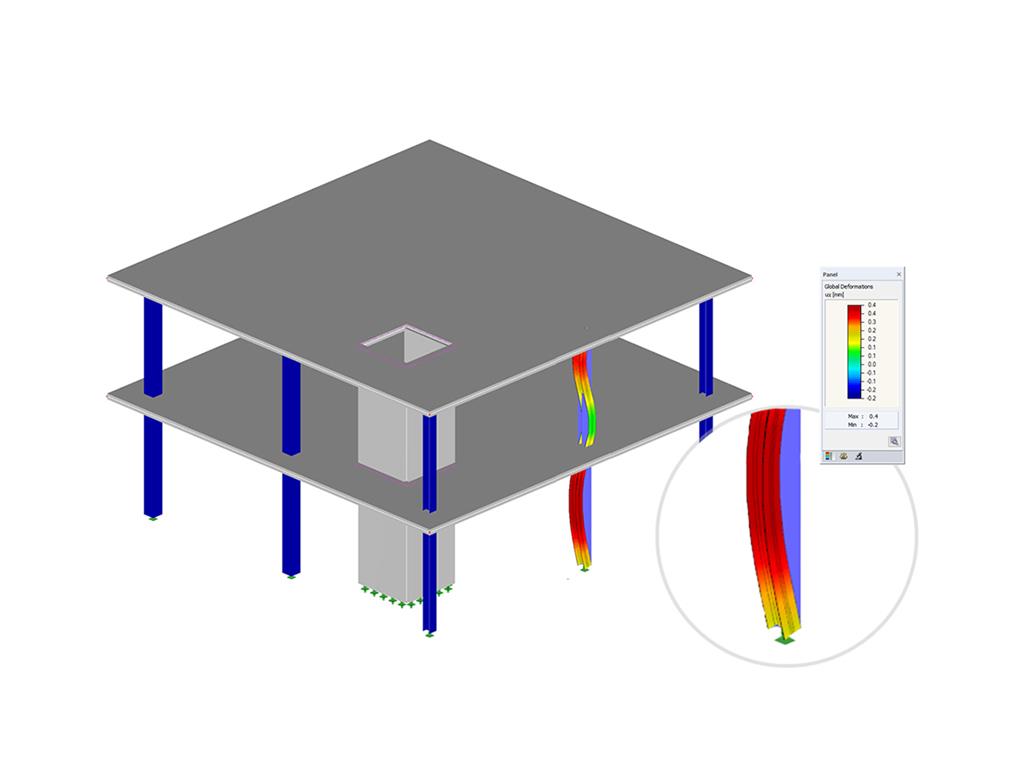

Первые представленные результаты - это коэффициенты критической нагрузки. С их помощью можно оценить риск потери устойчивости. Для стержневых моделей расчётные длины и критические нагрузки стержней выводятся в табличной форме.
В следующих окнах результатов можно проверить нормированные собственные числа, отсортированные по узлам, стрежням и поверхностям. Графический вывод собственных чисел позволяет оценить работу при потере устойчивости. Это облегчает выбор контрмер.
Для расчета собственных чисел доступно в программе несколько методов:
- Прямые методы
- Прямые методы (Ланцоша, корни характеристического полинома, метод итерации подпространства) подходят для моделей малого и среднего размера. Эти методы быстрого решения уравнений используют большой объем памяти (ОЗУ) в компьютере. 64-разрядные системы используют больше памяти, поэтому можно быстро рассчитать даже большие конструкции.
- Итерационный метод ICG (неполный сопряженный градиент)
- Этот метод требует лишь небольшого количества памяти. Собственные числа определяются одно за другим. Его можно использовать для расчета больших конструктивных систем с небольшим количеством собственных значений.
Дополнительный модуль RF-STABILITY способен выполнить также нелинейный расчет на устойчивость. который обеспечивает реалистичные результаты даже для нелинейных конструкций. Коэффициент критической нагрузки определяется путем постепенного увеличения нагрузок выбранного загружения до достижения неустойчивости. Приращение нагрузки учитывает нелинейности, такие как выход из работы стержней, опор и фундаментов, а также нелинейности материала.
Прежде всего, необходимо выбрать загружение или сочетание нагрузок, осевые силы которых будут применены в расчете на устойчивость. Мы можем определить другое загружение, например, для того, чтобы учесть начальное предварительное напряжение.
Затем вы можете выбрать линейный или нелинейный расчет, который будет выполнен. В зависимости от случая применения можно использовать прямой метод расчета, например, по Ланцошу или итерационный метод ICG. Стержни, не интегрированные в поверхности, обычно отображаются как элементы стержня с двумя узлами КЭ. Однако у этих элементов невозможно определить местную потерю устойчивости отдельных стержней. Поэтому у вас есть возможность автоматически делить стержни.
- Расчет моделей, состоящих из стержней, оболочек и тел
- Импорт нормальных сил из загружения или сочетания нагрузок
- Нелинейный расчет на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Четыре решателя уравнений для эффективного расчета различных конструктивных моделей
- Возможность учета изменений жесткости в программе RFEM
- Вычисление форм потери устойчивости у неустойчивых моделей
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для расчета эквивалентных конструкций с несовершенствами в модуле RF-IMP
Как выполнить расчёт на устойчивость для определения коэффициента критической нагрузки в RFEM 6?
Что такое коэффициент критической нагрузки и как его определить?
Каким образом RF-STABILITY или RSBUCK определяют нагрузку потери устойчивости? Согласно расчету вручную, соответствующие нагрузки при продольном изгибе должны быть примерно на 10% выше.
Почему в дополнительном модуле RF-STABILITY нельзя использовать расчетные сочетания, а в программе RSBUCK можно?
Как с помощью программы RFEM 5 или RSTAB 8 детально рассчитать любое сечение из программы SHAPE-THIN?
Я рассчитал предварительно деформированную конструкцию по методу второго порядка в дополнительном модуле RF-STABILITY и RF-IMP. А теперь не могу понять, почему деформации СН меньше предварительной деформации?
