- Cálculo de modelos compuestos de elementos de barras, láminas y sólidos
- Importación de esfuerzos axiles de un caso de carga o combinación
- Análisis no lineal de estabilidad
- Consideración opcional de los esfuerzos axiles del pretensado inicial
- Cuatro solucionadores de ecuaciones para el cálculo eficaz de varios modelos estructurales
- Consideración opcional de las modificaciones de rigidez en RFEM
- Cálculo de modos de pandeo de modelos inestables
- Determinación del modo de estabilidad mayor que el factor de incremento de carga definido por el usuario (método del desplazamiento)
- Determinación opcional de las formas del modo de modelos inestables (para identificar la causa de la inestabilidad)
- Visualización del modo de estabilidad
- Bases para el análisis utilizando estructuras equivalentes imperfectas en RF-IMP
RF-STABILITY | Características
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Preguntas frecuentes (FAQ)
Duración: 00:01:00 min
Base de datos de conocimientos
Duración: 00:00:51 min
Base de datos de conocimientos
Duración: 00:00:26 min
Duración: 00:00:00 min
Base de datos de conocimientos
Duración: 00:00:49 min
Base de datos de conocimientos
Duración: 00:00:44 min
Base de datos de conocimientos
Duración: 00:02:15 min
Preguntas frecuentes (FAQ)
Duración: 00:00:34 min
Duración: 00:00:00 min
Las estructuras cortavientos son tipos especiales de estructuras de tela que protegen el medio ambiente de partículas químicas nocivas, reducen la erosión del viento y ayudan a mantener los recursos valiosos. RFEM y RWIND se utilizan para el análisis de viento en estructuras como una interacción fluido-estructura unidireccional (FSI).
Este artículo muestra cómo calcular y dimensionar estructuras cortavientos utilizando RFEM y RWIND.
Este artículo muestra cómo calcular y dimensionar estructuras cortavientos utilizando RFEM y RWIND.
Das Zusatzmodul RF-STABIL ermittelt die Verzweigungslastfaktoren, Knicklängen und Eigenformen von RFEM-Modellen. Die Stabilitätsuntersuchungen können dabei nach verschiedenen Eigenwertmethoden erfolgen, die je nach System und Rechnerkonfiguration ihre Vorteile haben.
Bei der statischen Analyse stabilitätsgefährdeter Bauteile mit den Modulen RF-STABIL (für RFEM) beziehungsweise RSKNICK (für RSTAB) kann eine Aktivierung der internen Teilung von Stäben erforderlich werden.
Esta función, que también se conoce como desfase, permite calcular los factores de carga crítica a partir del valor inicial definido por el usuario. Eine Ermittlung der Verzweigungslastfaktoren findet in der Regel vom kleinsten zum größten Laststeigerungsfaktor statt.
.png?mw=350&hash=de20352ceb3e0ef733255a4abfab6ad78dacd723)
Los primeros resultados presentados son los factores de carga crítica. Esto permite una evaluación de los riesgos de estabilidad. Para los modelos de barras, las longitudes eficaces y las cargas críticas de las barras se generan en forma de tabla.

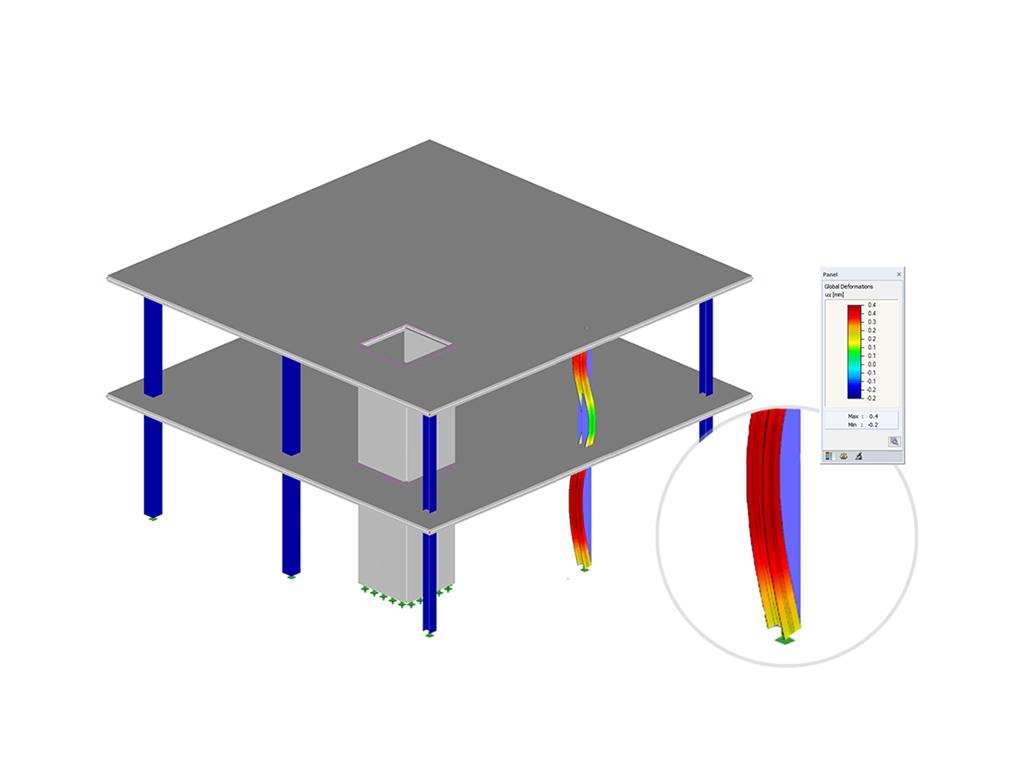

En las siguientes ventanas de resultados, es posible comprobar los valores propios normalizados clasificados por nudos, barras y superficies. La salida gráfica de los valores propios permite una evaluación del comportamiento del pandeo y la abolladura. Facilita la adopción de contramedidas.
Hay varios métodos disponibles para el análisis de los valores propios:
- Métodos directos
- Los métodos directos (Lanczos, raíces del polinomio característico, método de iteración del subespacio) son adecuados para modelos de tamaño pequeño a mediano. Estos métodos rápidos para solucionadores de ecuaciones se benefician de una gran cantidad de memoria (RAM) en la computadora. Los sistemas de 64 bits usan más memoria para que incluso los sistemas estructurales más grandes se puedan calcular rápidamente.
- Método de iteración ICG (Gradiente conjugado incompleto)
- Este método solo requiere una pequeña cantidad de memoria. Los valores propios se determinan uno tras otro. Se puede usar para calcular grandes sistemas estructurales con pocos valores propios.
El módulo adicional RF-STABILITY también puede realizar el análisis de estabilidad no lineal. Proporciona resultados realistas incluso para estructuras no lineales. El factor de carga crítica se determina aumentando gradualmente las cargas del caso de carga subyacente hasta que se alcanza la inestabilidad. El incremento de carga tiene en cuenta las no linealidades tales como barras defectuosas, apoyos y cimentaciones, así como las no linealidades del material.
En primer lugar, es necesario seleccionar un caso o combinación de carga cuyos esfuerzos axiles se van a utilizar en el análisis de estabilidad. Es posible definir otro caso de carga para, por ejemplo, Por ejemplo, tiene que considerar un pretensado inicial.
Luego, puede seleccionar si se debe realizar un análisis lineal o no lineal. Dependiendo de la aplicación, puede usar un método de cálculo directo, como según Lanczos o el método de iteración ICG. Las barras que no están integradas en superficies se visualizan generalmente como elementos de barras con dos nudos de elementos finitos. No es posible determinar el pandeo local de barras individuales con estos elementos. Por eso, hay una opción para dividir las barras automáticamente.
- Cálculo de modelos compuestos de elementos de barras, láminas y sólidos
- Importación de esfuerzos axiles de un caso de carga o combinación
- Análisis no lineal de estabilidad
- Consideración opcional de los esfuerzos axiles del pretensado inicial
- Cuatro solucionadores de ecuaciones para el cálculo eficaz de varios modelos estructurales
- Consideración opcional de las modificaciones de rigidez en RFEM
- Cálculo de modos de pandeo de modelos inestables
- Determinación del modo de estabilidad mayor que el factor de incremento de carga definido por el usuario (método del desplazamiento)
- Determinación opcional de las formas del modo de modelos inestables (para identificar la causa de la inestabilidad)
- Visualización del modo de estabilidad
- Bases para el análisis utilizando estructuras equivalentes imperfectas en RF-IMP
