RX-TIMBER Roof | Ввод данных

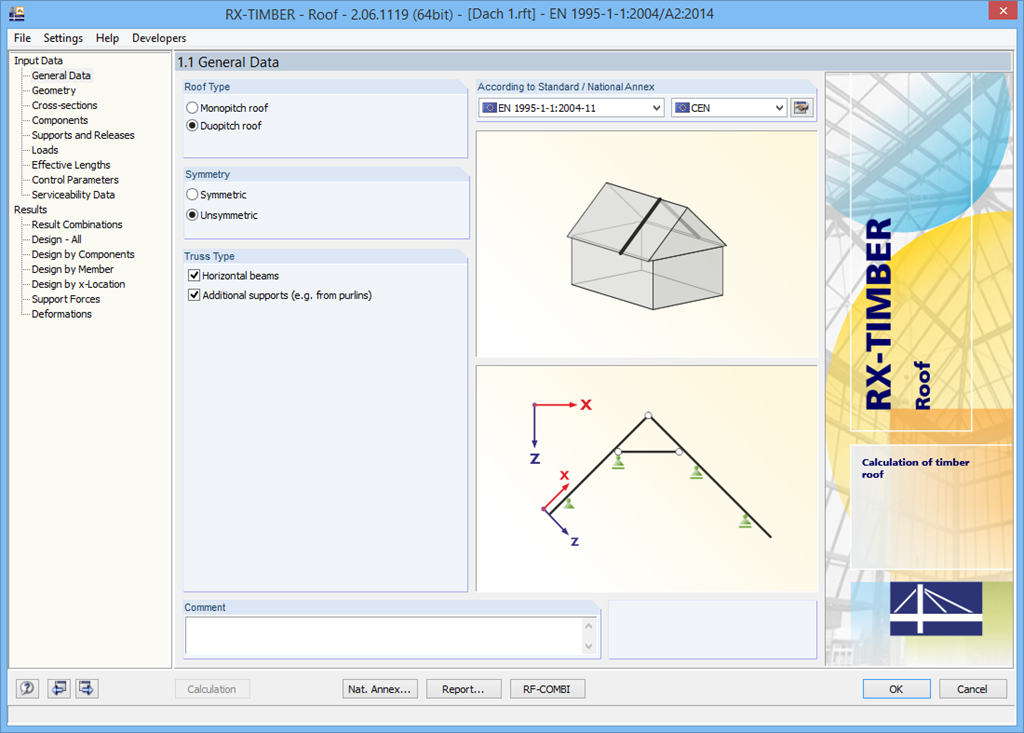

Существует множество способов моделирования кровли. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически.

Кроме того, можно учесть и ослабление сечения на опорах. При желании можно задать, будет ли выполнен расчет опорного давления со стороны стропил.

Постоянные нагрузки (например, конструкцию кровли) можно вводить с помощью обширной и расширяемой библиотеки материалов. Нагрузки от консолей и хомутов/стяжек можно ввести отдельно. Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. Можно добавить любые сосредоточенные и распределенные нагрузки вручную.

Нагружения отображаются графически и накладываются в автоматически создаваемых сочетаниях нагрузок в соответствии с EC5. Для расчетов предельного состояния по устойчивости и пригодности к эксплуатации можно изменить данные вручную, например, для консолей (свес кровли) необходимо игнорировать ПС 2г.



;
