RX-TIMBER Roof | Entradas

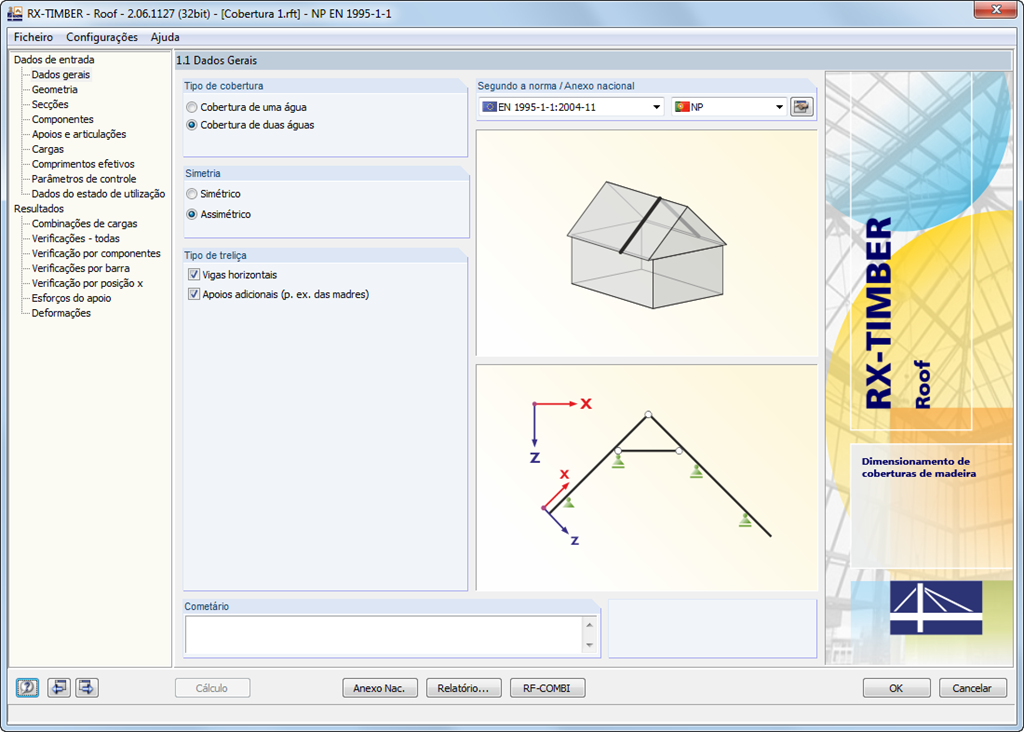

Para a modelação de coberturas, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente.

Além disso, existe a possibilidade de considerar enfraquecimentos em apoios. Opcionalmente, pode ser definido se a verificação da pressão de apoio no lado da viga de cobertura deve ser calculada.

Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura) pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida. As cargas em consolas e tirantes podem ser introduzidas separadamente. Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve. Qualquer carga pontual ou distribuída pode ser introduzida manualmente.

Os casos de carga são representados graficamente para controlo e sobrepostos em combinações de carga automaticamente geradas segundo o Eurocódigo 5. Para as verificações da estabilidade e do estado limite de utilização, os dados podem ser alterados manualmente, por exemplo, para consolas, é necessário ignorar o SLS.

• Os seguintes tipos de cobertura podem ser dimensionados:
  • Cobertura plana
  • Cobertura de uma água
  • Coberturas de duas águas (simétricas/assimétricas)
• Definição de qualquer tipo de apoio adicional e livre seleção de graus de liberdade (definição livre adicional de rigidezes de molas de translação e rotação para apoios e articulações)
• Disposição de até cinco tirantes inclusive apoios intermédios para coberturas de duas águas
• Geração automática de cargas de vento e neve
• Criação automática das combinações necessárias para a verificação dos estados limite último e de utilização, assim como da resistência ao fogo (adicionalmente podem ser definidas várias cargas de barras e de nós)
• No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
  • Alemanha DIN EN 1995-1-1/NA:2013-08 (Alemanha)
  • NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
  • BDS EN 1995-1-1/NA:2012-02 (Bulgária)
  • DK EN 1995-1-1/NA:2011-12 (Dinamarca)
  • SFS EN 1995-1-1/NA:2007-11 (Finlândia)
  • NF EN 1995-1-1/NA:2010-05 (França)
  • I S. EN 1995-1-1/NA:2010-03 (Irlanda)
  • UNI EN 1995-1-1/NA:2010-09 (Itália)
  • NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
  • ÖNORM B 1995-1-1:2015-06 (Áustria)
  • PN EN 1995-1-1/NA:2010-09 (Polónia)
  • SS EN 1995-1-1 (Suécia)
  • STN EN 1995-1-1/NA:2008-12 (Eslováquia)
  • SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
  • CSN EN 1995-1-1:2007-09 (República Checa)
  • BS EN 1995-1-1/NA:2009-10 (Reino Unido)
  • CYS EN 1995-1-1/NA:2011-02 (Chipre)
• Entrada simples da geometria com gráficos úteis
• Entrada de consolas de secção variável com corte da fibra na parte inferior de vigas de cobertura
• Biblioteca de materiais extensa que pode ser expandida pelo utilizador
• Determinação de quocientes de verificação, forças nos apoios e deformações
• Escalas de referência coloridas nas janelas de resultados
• Exportação direta de dados para o MS Excel
• Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
• Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.

No RX-TIMBER Roof, pode definir as seguintes especificações de cálculo: *Seleção das verificações a serem realizadas (ULS, SLS, resistência ao fogo)

• Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
• Ajustamento dos valores limite recomendados para verificação do estado limite de utilização
• Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
• Aumento das resistências segundo o Eurocódigo (EN 1995‑1‑1, capítulo 3.2)
