RX-TIMBER Roof | Wprowadzanie danych

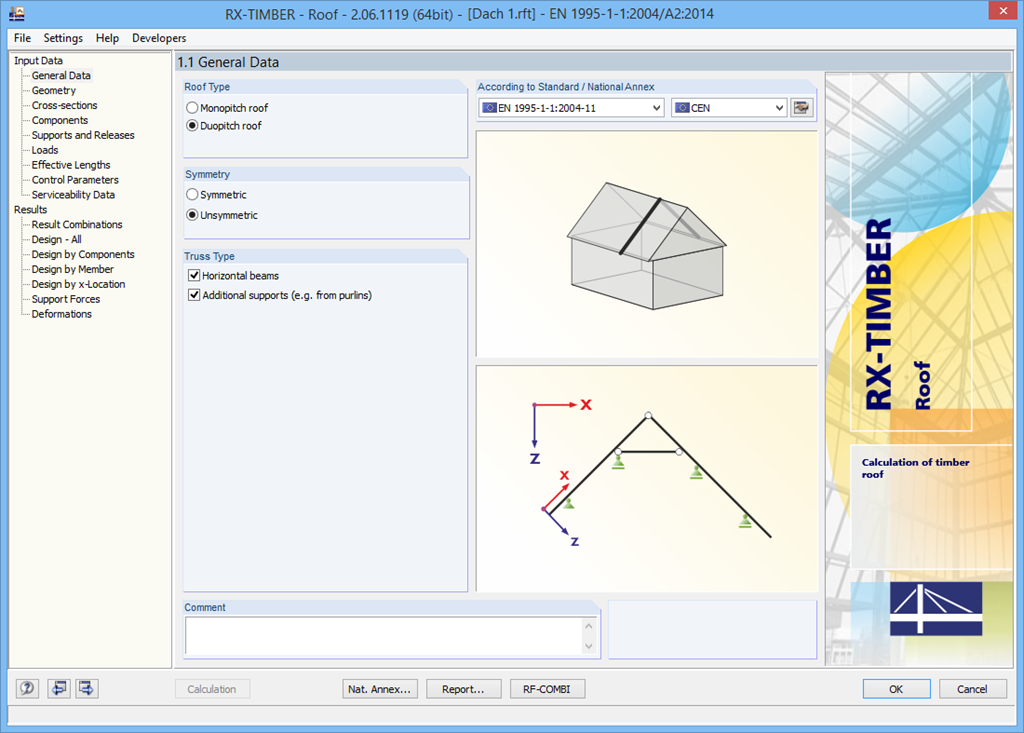

Istnieje wiele możliwości modelowania dachu. Wprowadzanie geometrii wspomagane jest przez graficzne zilustrowanie geometrii. Modyfikacje przekroju aktualizowane są automatycznie.

Dodatkowo możliwe jest uwzględnienie osłabienia przekroju na podporach. Opcjonalnie można określić, czy ma zostać przeprowadzone obliczenie ciśnienia podporowego na stronie krokwi.

Obciążenia stałe (na przykład konstrukcja dachu) można wprowadzać za pomocą obszernej biblioteki materiałów, którą można rozszerzać. Obciążenia od wsporników i pieczęci/ściągów można wprowadzać osobno. Generatory zintegrowane z RX-TIMBER Purlin umożliwiają wygodne generowanie różnych przypadków obciążenia wiatrem i śniegiem. Obciążenia skupione i rozłożone można dodawać ręcznie.

Przypadki obciążeń są przedstawiane graficznie i nakładane w automatycznie generowanych kombinacjach obciążeń zgodnie z EC 5. W przypadku obliczeń stanu granicznego stateczności i użytkowalności dane można zmienić ręcznie, na przykład w przypadku wsporników (okap dachu) należy pominąć SGU.

• Obliczenia następujących typów dachów:
  • dach płaski
  • Jednospadowy
  • Dach dwuspadowy (symetryczny/asymetryczny)
• Definicja dowolnej dodatkowej podpory i dowolny wybór stopni swobody (dodatkowe, bezpłatne definiowanie translacyjnej i obrotowej sztywności sprężystej podpór i przegubów)
• Rozmieszczenie do pięciu jętek/ściągów wraz z podporą pośrednią dla dachu dwuspadowego
• Automatyczne generowanie obciążeń wiatrem i śniegiem
• Automatyczne generowanie wymaganych kombinacji dla obliczeń stanów granicznych nośności i użytkowalności oraz odporności ogniowej (dodatkowe zdefiniowanie kilku obciążeń prętowych i węzłowych)
• Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
  • Niemcy DIN EN 1995-1-1/NA:2013-08 (Niemcy)
  • NBN EN 1995-1-1/ANB:2012-07 (Belgia)
  • BDS EN 1995-1-1/NA:2012-02 (Bułgaria)
  • DK EN 1995-1-1/NA:2011-12 (Dania)
  • SFS EN 1995-1-1/NA:2007-11 (Finlandia)
  • NF EN 1995-1-1/NA:2010-05 (Francja)
  • I S. EN 1995-1-1/NA:2010-03 (Irlandia)
  • UNI EN 1995-1-1/NA:2010-09 (Włochy)
  • NEN EN 1995-1-1/NB:2007-11 (Holandia)
  • ÖNORM B 1995-1-1:2015-06 (Austria)
  • PN EN 1995-1-1/NA:2010-09 (Polska)
  • SS EN 1995-1-1 (Szwecja)
  • STN EN 1995-1-1/NA:2008-12 (Słowacja)
  • SIST EN 1995-1-1/A101:2006-03 (Słowenia)
  • CSN EN 1995-1-1:2007-09 (Republika Czeska)
  • BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
  • CYS EN 1995-1-1/NA:2011-02 (Cypr)
• Proste wprowadzanie geometrii dzięki grafice
• Wprowadzanie zbieżnych wsporników z docięciem do włókien na dolnej stronie krokwi
• Obszerna biblioteka materiałów, którą można rozszerzyć o materiały zdefiniowane przez użytkownika
• Określanie stopni wykorzystania, sił podporowych i odkształceń
• Kolorowe skale odniesienia w tabelach wyników
• Bezpośredni eksport danych do aplikacji MS Excel
• Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
• Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.

W RX-TIMBER Roof można ustawić następujące ustawienia obliczeń: *Wybór obliczeń do przeprowadzenia (SGN, SGU, ognioodporność)

• Wybór, czy zostaną określone siły podporowe i deformacje
• Dostosowywanie zalecanych wartości granicznych podczas obliczeń w stanie granicznym nośności i użytkowalności
• Określanie parametrów dla obliczeń odporności ogniowej według metody uproszczonej
• Wytrzymałość według EN 1995‑1‑1, Klauzula 3.2
