RX-TIMBER Roof | Input

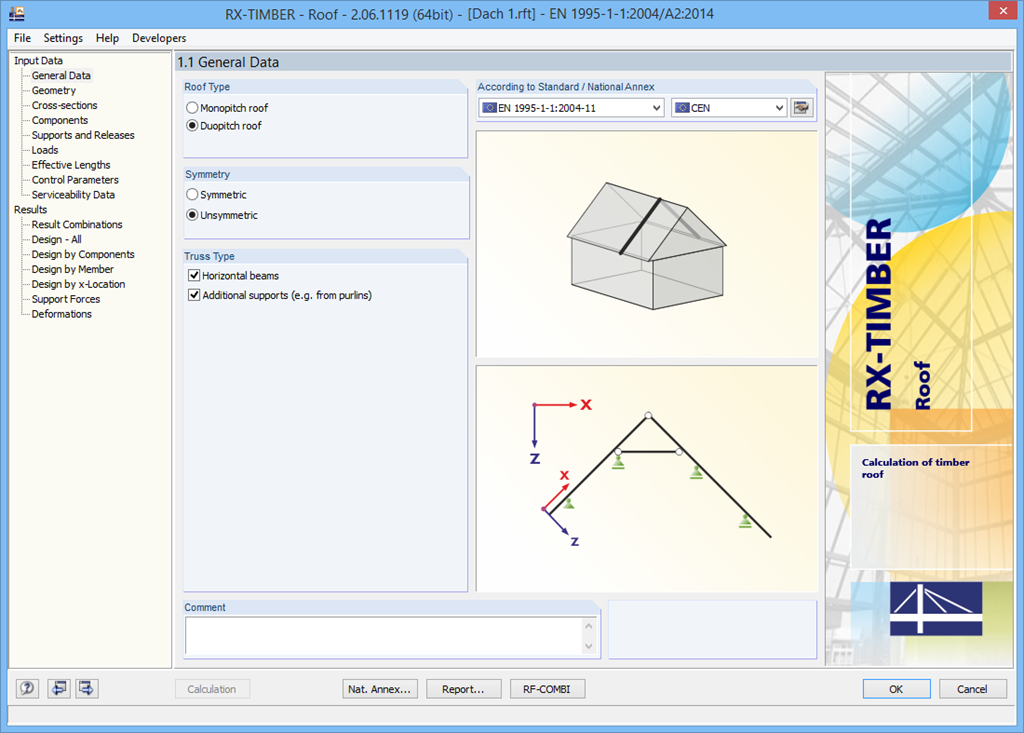

Per la modellazione di un tetto sono disponibili varie opzioni. Rappresentazioni grafiche facilitano l'impostazione della geometria. Le modifiche vengono aggiornate automaticamente.

Inoltre, è possibile considerare l’indebolimento della sezione trasversale sui vincoli. Opzionalmente, è possibile definire se deve essere eseguito in calcolo della pressione del vincolo esterno sul lato del puntone.

I carichi permanenti (ad esempio, la struttura del tetto) possono essere inseriti utilizzando la libreria dei materiali completa ed estensibile. I carichi dovuti a sbalzi e catene/tiranti possono essere inseriti separatamente. I generatori integrati in RX-TIMBER Purlin consentono la generazione conveniente di vari casi di carico del vento e della neve. Manualmente è possibile aggiungere anche altri carichi concentrati e distribuiti.

I casi di carico sono visualizzati graficamente e sovrapposti in combinazioni di carico generate automaticamente secondo EC 5. Per i progetti allo stato limite di stabilità e di esercizio, è possibile modificare i dati manualmente, ad esempio, per gli sbalzi (sporgenza del tetto), è necessario ignorare lo SLE.

• Progettazione dei seguenti tipi di copertura:
  • Copertura piana
  • Copertura a una falda
  • Copertura a due falde (simmetrica/asimmetrica)
• Definizione di qualsiasi vincolo esterno aggiuntivo e selezione libera dei gradi di libertà (definizione libera aggiuntiva della rigidezza traslazionale e rotazionale di vincoli esterni e cerniere)
• Disposizione di un massimo di cinque collari/travi, compreso il vincolo intermedio per la copertura a due falde
• Generazione automatica dei carichi del vento e della neve
• Generazione automatica delle combinazioni richieste per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco (definizione aggiuntiva di diverse aste e carichi dei nodi)
• Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
  • Germania DIN EN 1995-1-1/NA:2013-08 (Germania)
  • NBN EN 1995-1-1/ANB:2012-07 (Belgio)
  • BDS EN 1995-1-1/NA:2012-02 (Bulgaria)
  • DK EN 1995-1-1/NA:2011-12 (Danimarca)
  • SFS EN 1995-1-1/NA:2007-11 (Finlandia)
  • NF EN 1995-1-1/NA:2010-05 (Francia)
  • I S. EN 1995-1-1/NA:2010-03 (Irlanda)
  • UNI EN 1995-1-1/NA:2010-09 (Italia)
  • NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
  • ÖNORM B 1995-1-1:2015-06 (Austria)
  • PN EN 1995-1-1/NA:2010-09 (Polonia)
  • SS EN 1995-1-1 (Svezia)
  • STN EN 1995-1-1/NA:2008-12 (Slovacchia)
  • SIST EN 1995-1-1/A101:2006-03 (Slovenia)
  • CSN EN 1995-1-1:2007-09 (Repubblica Ceca)
  • BS EN 1995-1-1/NA:2009-10 (Regno Unito)
  • CYS EN 1995-1-1/NA:2011-02 (Cipro)
• Input geometrico semplice con grafici illustrativi
• Input di sbalzi rastremati con taglio a fibratura sul lato inferiore delle travi
• Ampia libreria di materiali che può essere ampliata con materiali definiti dall'utente
• Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
• Scale di riferimento dei colori nelle tabelle dei risultati
• Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
• Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
• Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.

In RX-TIMBER Roof, è possibile impostare le seguenti specifiche di calcolo: *Selezione dei progetti da eseguire (SLU, SLE, resistenza al fuoco)

• Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
• Regolazione dei valori limite raccomandati per lo stato limite di esercizio
• Definizione dei parametri per il progetto della resistenza al fuoco eseguito secondo il metodo semplificato
• Aumento delle forze secondo la norma EN 1995-1-1, Clausola 3.2
