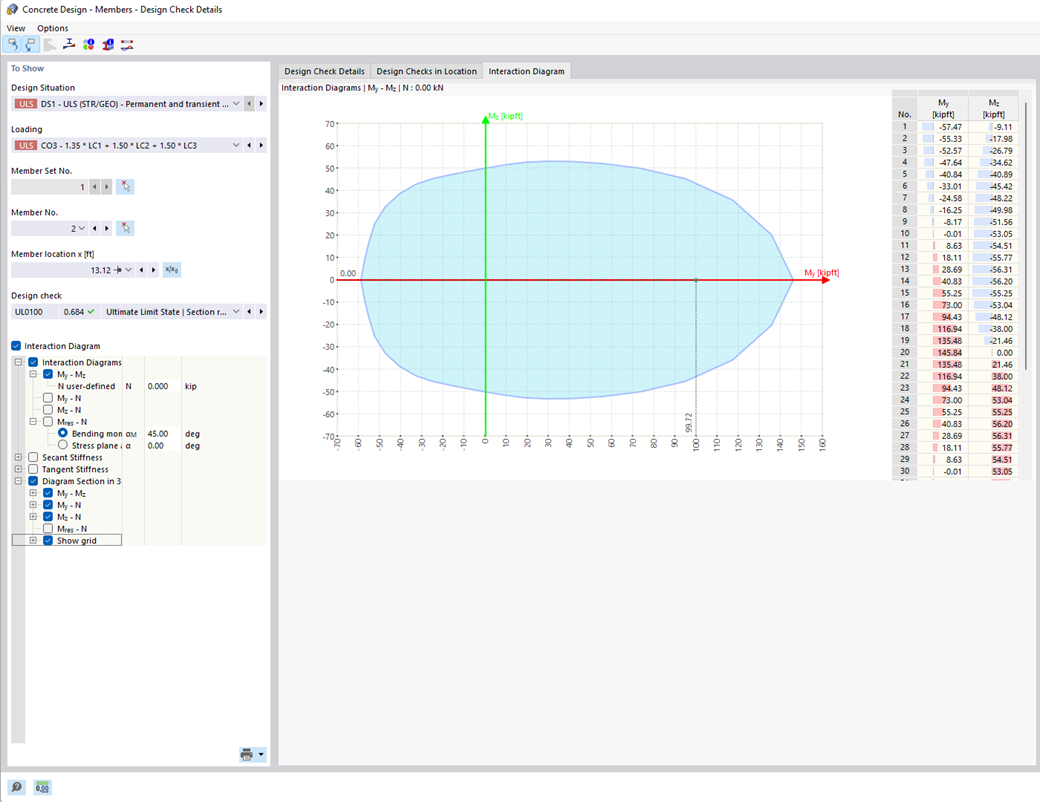

Chcete stanovit dvouosou ohybovou únosnost železobetonového průřezu? Pak musíte nejprve aktivovat interakční diagram moment-moment (diagram My-Mz). Tento diagram My-Mz představuje vodorovný řez trojrozměrným diagramem pro zadanou normálovou sílu N. Díky propojení s 3D interakčním diagramem můžete zobrazit rovinu řezu také v něm.
Posouzení železobetonových konstrukcí | Interakční diagram moment-moment pro železobetonové průřezy
