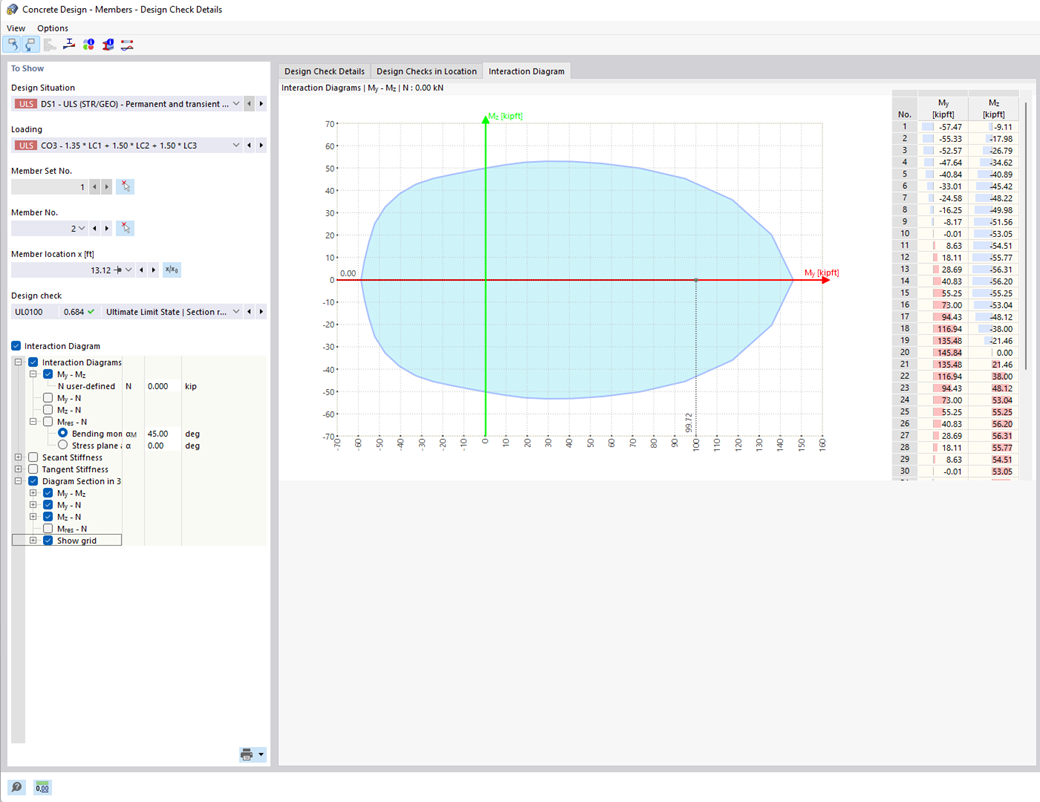

¿Desea determinar la resistencia a flexión biaxial de una sección de hormigón armado? Para esto, primero debe activar un diagrama de interacción momento-momento (diagrama My-Mz). Este diagrama My-Mz representa una sección horizontal a través del diagrama tridimensional para el esfuerzo axil especificado N. Debido al acoplamiento con el diagrama de interacción 3D, también puede visualizar el plano de la sección allí.
Cálculo de hormigón | Diagrama de interacción momento-momento de secciones transversales de hormigón armado
¿Tiene alguna pregunta?
2024-05-23
Seminario web
2024-06-20
Seminario web
2024-10-23
Formación en línea
2024-10-30
Formación en línea
Duración: 00:00:00 min
Duración: 00:00:00 min
Duración: 00:01:00 min
Duración: 00:00:00 min
Duración: 00:03:40 min
Preguntas frecuentes (FAQ)
Duración: 00:00:50 min
Preguntas frecuentes (FAQ)
Duración: 00:01:30 min
Duración: 00:01:19 min
El cálculo frente a la fatiga según EN 1992-1-1 se debe realizar para componentes estructurales que están sujetos a grandes carreras de tensión y/o muchos cambios de carga. En este caso, las comprobaciones de cálculo para el hormigón y la armadura se realizan por separado. Hay dos métodos de cálculo alternativos disponibles.
Este artículo describe para usted, utilizando el ejemplo de una placa hecha de hormigón con fibras de acero, qué influye en el uso de diferentes métodos de integración y un número diferente de puntos de integración en el resultado del cálculo.
![Vanos basados en la figura 5.2 de [1]](/es/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Para diseñar correctamente una viga de cuelgue o una viga en T en RFEM 6 y usando el complemento Cálculo de hormigón, es esencial determinar los anchos del ala para las barras del nervio. Este artículo describe las opciones de entrada de datos para una viga de dos vanos y el cálculo de las dimensiones del ala según EN 1992-1-1.
Al calcular estructuras regulares, la entrada de datos a menudo no es complicada pero requiere mucho tiempo. La automatización de la entrada de datos puede ahorrar un tiempo valioso. La tarea descrita en el presente artículo es considerar las plantas de una casa como etapas de construcción individuales. Los datos se introducen utilizando un programa C# para que el usuario no tenga que introducir los elementos de las plantas individuales manualmente.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
El complemento Cálculo de hormigón le permite realizar el cálculo sísmico de barras de hormigón armado según el Eurocódigo 8. Esto incluye, entre otras cosas, las siguientes funcionalidades:
- Configuraciones de cálculo sísmico
- Diferenciación de las clases de ductilidad DCL, DCM y DCH
- Opción para transferir el factor de comportamiento de un análisis dinámico
- Comprobación del valor límite para el factor de comportamiento
- Comprobaciones de diseño por capacidad de "Pilar fuerte - viga débil"
- Detalle y reglas particulares para el coeficiente de ductilidad en curvaturas
- Detalle y reglas particulares para la ductilidad local
En el complemento Cálculo de hormigón, puede calcular cualquier sección de RSECTION. Defina el recubrimiento de hormigón, el esfuerzo cortante y la armadura longitudinal directamente en RSECTION.
Después de importar la sección armada de RSECTION en RFEM 6 o RSTAB 9, puede utilizarla para el cálculo y dimensionamiento en el complemento Cálculo de hormigón.
Ir al vídeo explicativo
El programa de análisis estructural le proporciona una visión general clara de todas las comprobaciones de diseño realizadas para la norma de cálculo. Tiene que determinar un criterio de cálculo para cada comprobación de diseño. Además del cálculo del estado límite último y del estado límite de servicio, el programa comprueba las reglas de cálculo de la norma. Para cada comprobación de diseño, hay detalles de diseño que incluyen los valores iniciales, los resultados intermedios y los resultados finales, dispuestos de forma estructurada. Una ventana de información en los detalles de cálculo le muestra el proceso de cálculo con las fórmulas aplicadas, las fuentes de la norma y los resultados con gran detalle.
¿Qué productos recomienda para el análisis y dimensionamiento de estructuras de hormigón armado?
¿Cómo puedo usar plantillas de gráficos para la impresión múltiple de una armadura?
¿Cómo puedo activar el cálculo con hormigón reforzado con fibras de acero en el complemento "Cálculo de hormigón" para RFEM 6?
Aunque se han cumplido todos los diseños de una barra, obtengo una "armadura descubierta". ¿Por qué?
¿Cómo defino una barra como un voladizo y no como apoyada en ambos extremos para el cálculo de servicio o deformación?
¿El complemento RFEM 6 Concrete Design puede diseñar automáticamente la armadura de barras y superficies?
