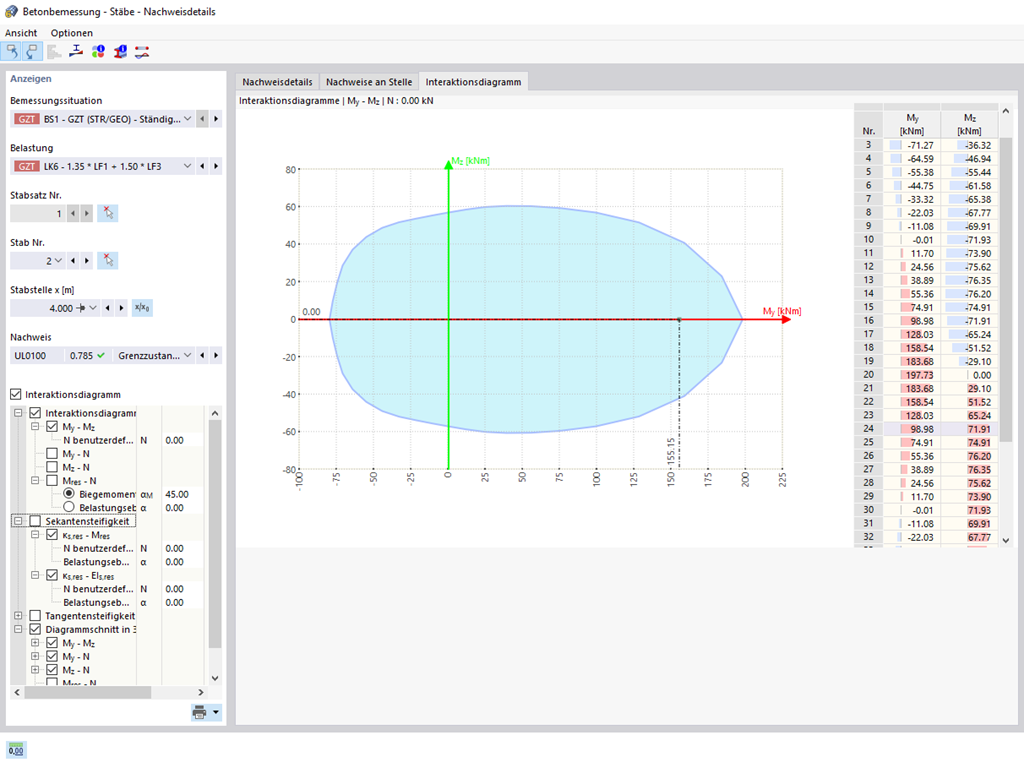

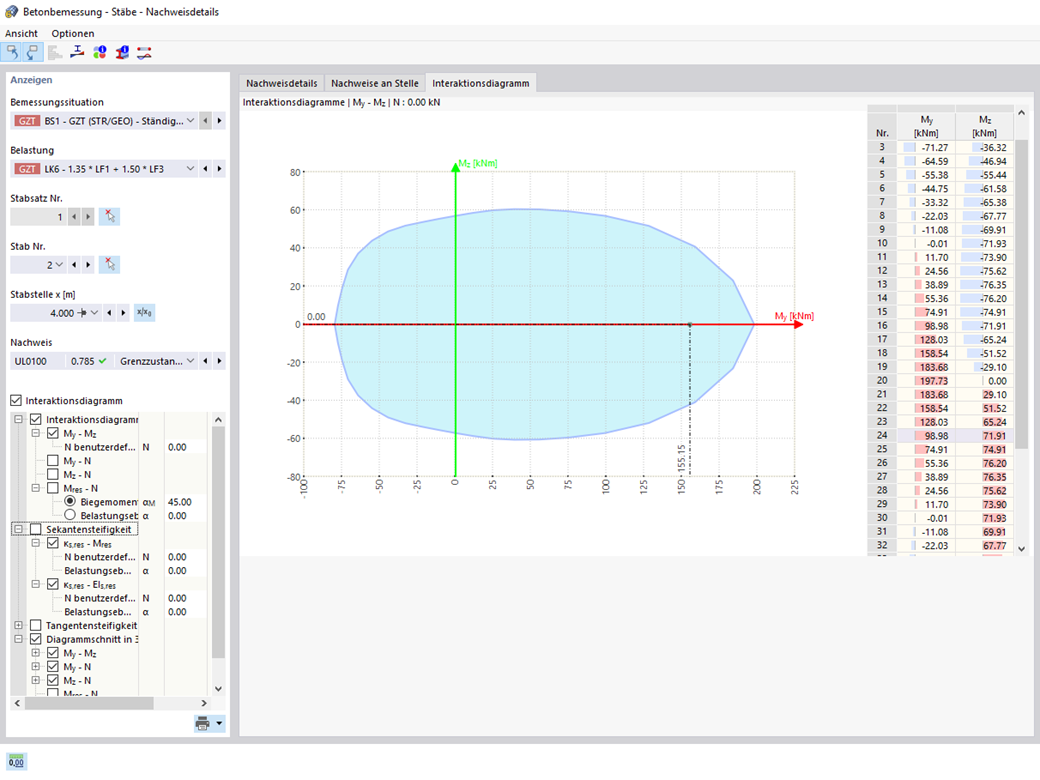

Sie wollen die zweiachsige Biegetragfähigkeit eines Stahlbetonquerschnittes ermitteln? Dann müssen Sie zunächst ein Moment-Moment-Interaktionsdiagramm (My-Mz-Diagramm) aktivieren. Dieses My-Mz-Diagramm stellt einen horizontalen Schnitt durch das dreidimensionale Diagramm für die vorgegebene Normalkraft N dar. Durch die Kopplung zum 3D-Interaktionsdiagramm können Sie die Schnittebene auch dort visualisieren.
Betonbemessung | Moment-Moment-Interaktionsdiagramm von Stahlbetonquerschnitten
