Для временных конструкций, таких как строительные леса или временные опоры, в RFEM и RSTAB можно определить шарниры для лесов. С помощью нелинейности "шарнир для лесов" в степенях свободы поворота узлов φX и φY вы достигаете решения, требуемого нормативными документами EN 12811-1 и EN 1065.

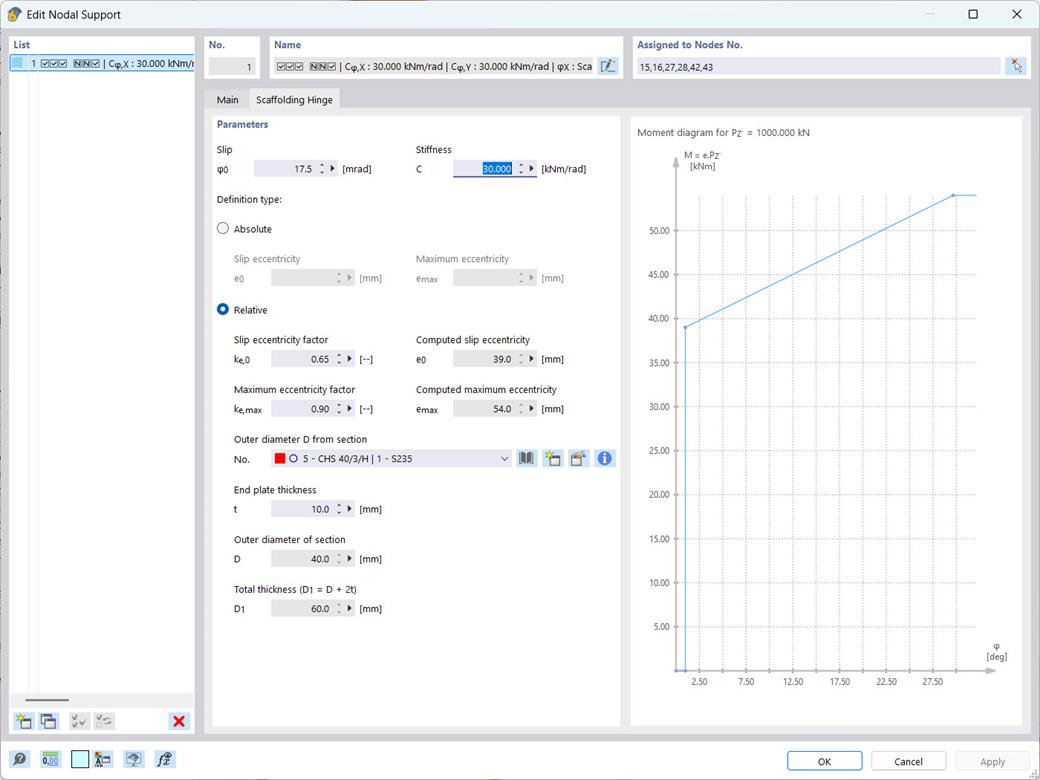

После активации опций в диалоге узлового опорного соединения для соответствующих точек опор можно создать рабочую диаграмму M-φ в зависимости от параметров:
- φ0 = зазор
- C = жесткость
- e0 = начальная эксцентриситет (зависит от ke0 и D)
- emax = максимальная эксцентриситет (зависит от kemax и D)
- ke0 = коэффициент для начальной эксцентриситета
- kemax = коэффициент для максимальной эксцентриситета
- t = толщина торцевой пластины
- D = наружный диаметр сечения
Подпорка остается без момента до угла поворота φ0. После этого изменение поворота до момента Me0 = ke0 ⋅ D ⋅ PZ' больше не происходит. Между моментом Me0 и моментом Memax = kemax ⋅ D ⋅ PZ' опора реагирует с жесткостью крутильной пружины C. После достижения Memax начинается процесс течения.
