Per strutture temporanee, come ponteggi o controventi, è possibile definire vincoli esterni per ponteggi in RFEM e RSTAB. Utilizzando la non linearità della "cerniera del ponteggio" per i gradi di libertà di rotazione φX e φY, del vincolo esterno del nodo, è possibile ottenere esattamente la soluzione richiesta dalle norme EN 12811-1 ed EN 1065.

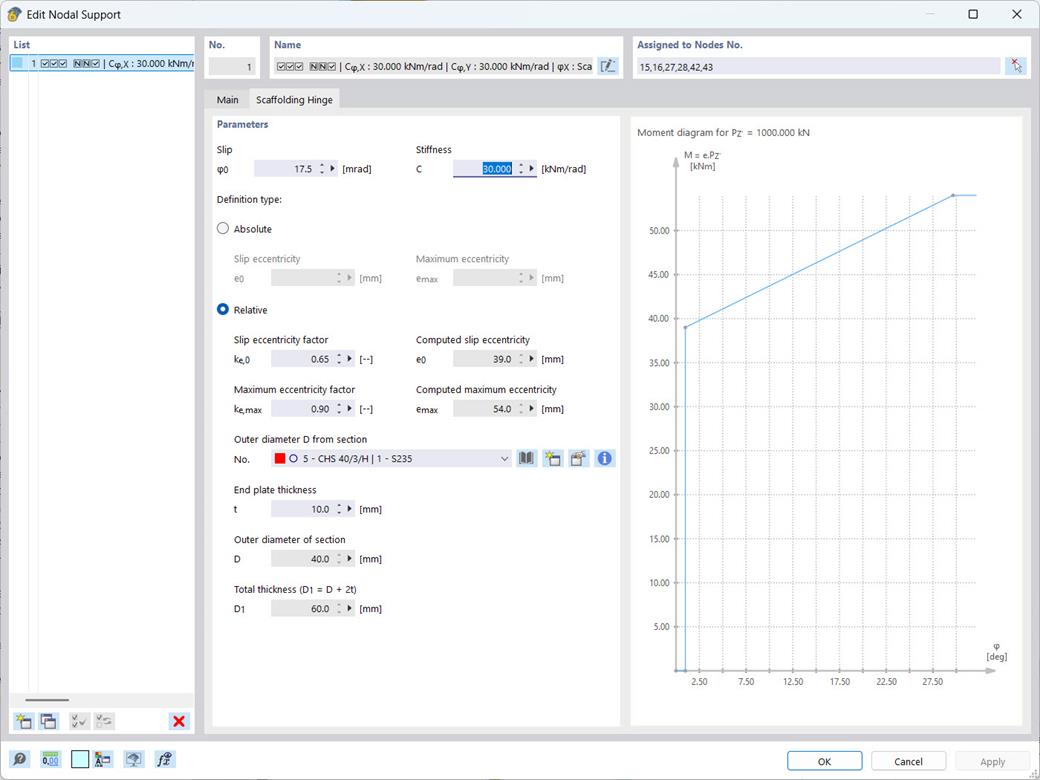

Dopo aver attivato le opzioni nella finestra di dialogo Vincolo esterno del nodo, è possibile creare un diagramma di lavoro M-φ per i punti dei vincoli interessati, in base ai parametri:
- φ0 = scorrimento
- C = rigidezza
- e0 = eccentricità iniziale (dipendente da ke0 e D)
- emax = eccentricità massima (dipendente da kemax e D)
- ke0 = coefficiente per l'eccentricità iniziale
- kemax = coefficiente per l'eccentricità massima
- t = spessore della piastra di estremita
- D = diametro esterno della sezione trasversale
Il vincolo esterno rimane privo di momento fino al raggiungimento dell'angolo di rotazione φ0. Successivamente, la rotazione non cambia fino al raggiungimento del momento di Me0 = ke0 ⋅ D ⋅ PZ'. Tra il momento Me0 e il momento Memax = kemax ⋅ D ⋅ PZ', il vincolo reagisce con una rigidezza rotazionale della molla C. Una volta raggiunto il Memax, inizia lo snervamento.
