Para estructuras temporales como andamios de trabajo o puntales de construcción, puede definir apoyos de andamio en RFEM y RSTAB. Mediante la no linealidad "articulación de andamio" en los grados de libertad de rotación de soporte nodal φX y φY, se logra exactamente la solución exigida por las normativas EN 12811-1 y EN 1065.

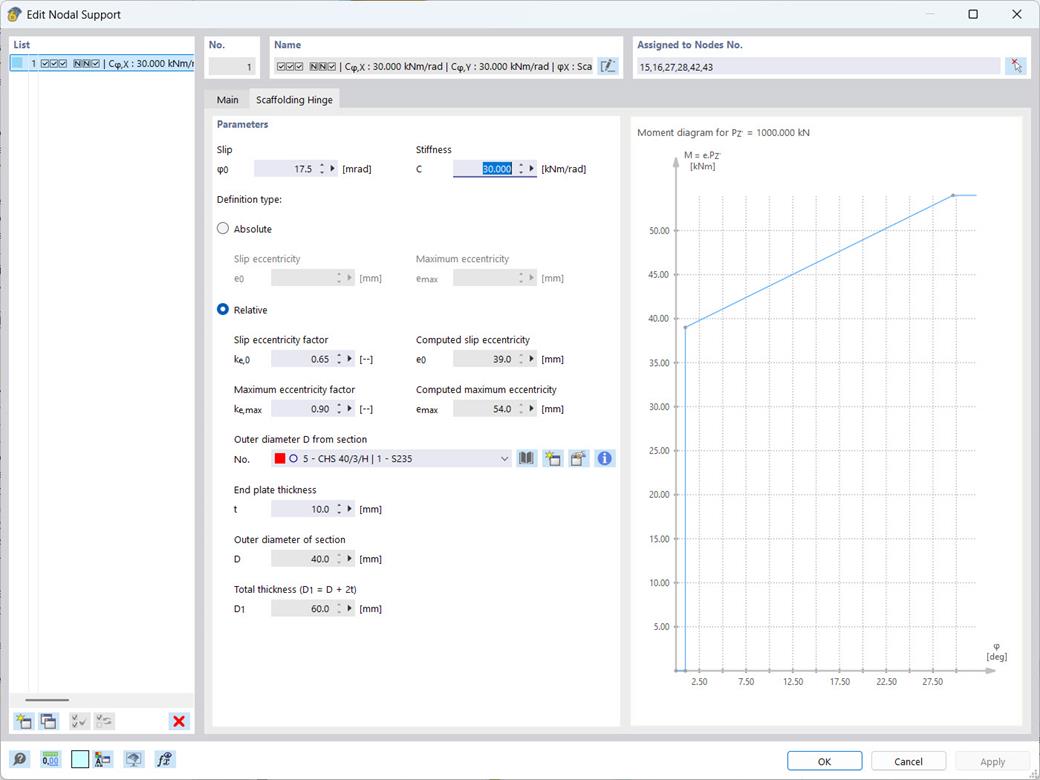

Tras activar las opciones en el diálogo de soporte de nudo, se puede crear un diagrama de trabajo M-φ para los puntos de apoyo afectados, en función de los parámetros
- φ0 = Deslizamiento
- C = Rigidez
- e0 = Eccentricidad inicial (dependiente de ke0 y D)
- emax = Eccentricidad máxima (dependiente de kemax y D)
- ke0 = Factor para la excentricidad inicial
- kemax = Factor para la excentricidad máxima
- t = Espesor de la placa frontal
- D = Diámetro exterior de la sección
se puede crear.
El apoyo se mantiene libre de momento hasta un ángulo de rotación φ0. Después, la rotación no cambia hasta un momento de Me0 = ke0 ⋅ D ⋅ PZ'. Entre el momento Me0 y el momento Memax = kemax ⋅ D ⋅ PZ', el apoyo reacciona con una rigidez de resorte de rotación C. Una vez alcanzado Memax, se inicia un proceso de flujo.
